Purger un frein hydraulique de trottinette Zoom ou Nutt : Dualtron, Vsett

Cette page s’adresse à quelqu’un dont le levier de frein hydraulique est devenu mou, et qui a identifié un étrier Zoom ou Nutt sur sa machine : Dualtron, Kaabo, Vsett, Zero, ainsi que toutes les trottinettes passées en hydraulique par un kit. La méthode décrite ici est la purge seringue à seringue : deux seringues montées en même temps, une au levier et une à l’étrier, l’huile poussée d’un bout à l’autre du circuit dans les deux sens. Comptez une heure par circuit — un circuit, c’est un levier, une durite et un étrier. Le niveau est expert, pour deux raisons : l’huile de frein tue une plaquette d’un seul contact, et un circuit mal refermé, c’est un frein qui lâche en bas d’une descente.

Ce que cette purge règle : de l’air dans le circuit. Ce qu’elle ne règle pas, et qu’il faut écarter avant d’ouvrir quoi que ce soit :

• Une fuite. S’il y a de l’huile quelque part — étrier, durite, poignée, disque — on ne purge pas, on répare d’abord. Une purge sur un circuit qui fuit refait la panne dans la semaine.
• Des plaquettes usées. Elles allongent la course du levier, mais le point dur reste net. De l’air, lui, donne un point dur qui bouge d’un freinage à l’autre.
• Des plaquettes glacées ou contaminées. Le levier est ferme et ça freine mal quand même.
• Un étrier désaligné ou un disque voilé. Ça frotte en permanence, ça ne rend pas le levier mou.
• Un moteur qui ne coupe pas au freinage. C’est le coupe-circuit du levier, donc de l’électrique. Purger n’y changera rien.

Un repère chiffré pour trancher avant de commencer : sur un circuit sain, le levier est ferme à 1 à 2 cm de course et son point dur ne se déplace pas entre deux freinages. Et si votre levier tire un câble, cette page ne vous concerne pas : vous avez des freins mécaniques, pas hydrauliques.

Coupez la trottinette et protégez ce que l’huile détruit

Éteignez, retirez la clé de contact, débranchez le chargeur, puis la batterie si son connecteur est accessible sans ouvrir le plateau. Toute l’intervention se fait machine morte, et elle le reste jusqu’au remontage complet. La raison est simple : la roue que vous levez est une roue motrice, et sur une double moteur les deux le sont. Machine allumée, un frôlement d’accélérateur la lance à pleine vitesse pendant que vos doigts sont autour du disque. On ne rallume donc pas juste pour voir en cours de travail. Posez ensuite la trottinette sur un pied ou une table qui ne bougera pas quand vous forcerez sur une clé, roue concernée en l’air.

Mettez des gants et des lunettes, une durite ouverte gicle. Si votre circuit est au DOT, ce liquide est corrosif : il attaque la peau, les yeux et la peinture, rincez à l’eau tout de suite en cas de projection. Posez un chiffon sous l’étrier pour toute la durée du travail, cela évite la moitié des ennuis. La règle qui coûte le plus cher quand on l’ignore : une plaquette qui a pris de l’huile ou de la graisse est irrécupérable, même nettoyée — elle se jette. Un disque, lui, se nettoie au nettoyant frein ou à l’alcool isopropylique, sur un chiffon, jamais pulvérisé sur l’étrier. Sortez donc les plaquettes du chantier avant d’ouvrir un bidon et gardez-les à l’écart, à plat sur du papier propre.

Deuxième règle, celle qui casse le système : n’actionnez jamais le levier plaquettes déposées ou durite ouverte sans entretoise entre les pistons. Les pistons sortent, l’huile part, et le dommage est irréparable. Sur un étrier 4 pistons, il en faut deux, une par paire.

Identifiez votre étrier avant d’ouvrir le moindre bidon

C’est l’étape qui commande tout le reste, et c’est celle que les tutoriels de vélo ne posent pas. Le fluide n’est pas le même selon le fabricant de l’étrier, et deux fluides ne se mélangent jamais : du DOT dans un circuit prévu pour de l’huile minérale fait gonfler les joints et détruit le système. Ce qui est documenté, et par qui — les deux premières lignes viennent d’un revendeur Vsett qui purge ces étriers à longueur d’année, la troisième du manuel du constructeur, la dernière d’un montage maison décrit sur un forum :

• Étrier Zoom — huile minérale, Shimano rouge.
• Étrier Nutt — huile minérale, Finish Line verte.
• Magura — Royal Blood, minérale. Le constructeur interdit le DOT en toutes lettres.
• Hope Tech 3 — DOT 5.1. C’est l’exception qui interdit de dire « sur trottinette, tout est minéral » : on en croise sur des montages maison, notamment sur Dualtron.

Si vous ne savez pas ce que vous avez dans le circuit, ne devinez pas : lisez la mention gravée sur le maître-cylindre ou inscrite sur le levier avant d’ouvrir un bidon, et à défaut identifiez le fabricant de l’étrier. Les quatre huiles du catalogue Family Trott sont toutes minérales, aucune n’est un DOT : un circuit Hope ne se remplit avec aucune d’entre elles. La Finish Line verte citée pour les Nutt n’y figure pas non plus — si vous avez un étrier Nutt, appelez l’atelier au 07 67 61 52 49 avant de commander plutôt que de prendre la première bouteille minérale venue. Profitez aussi de la purge pour regarder ce qui sort : une huile devenue sombre ou trouble a fait son temps, et un simple appoint au bocal ne l’aurait pas sauvée.

Réunissez l’outillage et relevez la taille de vos vis de purge

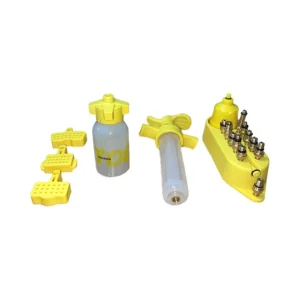

Il vous faut un kit de purge à deux seringues, remplies d’environ 15 ml chacune, avec leurs clamps de blocage de tuyau. Pour les vis : sur les étriers Nutt et Zoom montés sur Vsett, un revendeur documente un Torx T10 au levier, un Torx T15 à l’étrier et des 6 pans de 5 mm pour les vis latérales de fixation d’étrier. Ces tailles ne sont pas universelles : sur une Kaabo Wolf Warrior X GT, un autre revendeur relève un Torx T20 et des 6 pans de 3, 4 et 5 mm. Présentez la clé bien à fond dans l’empreinte et changez de taille au premier jeu — une empreinte de vis de purge arrondie transforme une heure de travail en changement d’étrier.

Il vous faut aussi l’entretoise de purge livrée avec votre étrier ou votre kit, celle qui prend la place des plaquettes entre les pistons. N’improvisez pas avec un objet plus épais, vous repousseriez les pistons au-delà de leur course. Prévoyez un récipient pour l’huile usagée, des chiffons non pelucheux et du nettoyant frein ou de l’alcool isopropylique, toujours appliqué sur un chiffon. Un point à connaître avant de sortir la clé dynamométrique : aucun couple de serrage constructeur n’est publié pour Zoom ni pour Nutt. Ni manuel, ni fiche technique, ni éclaté. Les valeurs qui circulent sur le web viennent d’articles éditoriaux de places de marché, pas de documents d’usine, et elles ne sont donc pas reprises ici. Les vis de fixation d’étrier se reprennent progressivement, en alternant d’une vis à l’autre. Serrez-les au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier. Si elles portaient du frein-filet, remettez du frein-filet moyen frais : Magura l’exige sur ses propres vis d’étrier.

Déposez l’étrier et amenez sa vis de purge au point haut

Desserrez les deux vis latérales de fixation, puis dégagez l’étrier de son support sans débrancher la durite. Attention à ce qui passe juste à côté : le câble du moteur sort de l’axe de roue à quelques centimètres de l’étrier. Ne tirez pas dessus pour vous faire de la place, ne le coincez ni sous l’étrier ni sous son support au remontage, et vérifiez en fin de travail qu’il n’est ni pincé ni tendu, roue braquée d’un côté puis de l’autre. Un câble moteur écrasé, c’est un moteur à changer, pas un frein à purger.

Tournez ensuite l’étrier jusqu’à ce que sa vis de purge pointe vers le haut et calez-le dans cette position : attaché au cadre, posé sur une cale, peu importe, mais jamais suspendu par sa durite.

C’est la règle d’or de la purge, et elle explique tout le reste : une bulle d’air monte. Si le point de purge n’est pas le point haut du circuit, l’air reste piégé et vous aurez fait la manipulation pour rien. C’est d’ailleurs la même contrainte physique qui décide qu’un étrier est destiné à l’avant droit ou à l’arrière gauche : sa vis de purge doit toujours pointer vers le haut une fois l’étrier monté.

Retirez les plaquettes et posez l’entretoise entre les pistons

Repérez le sens de montage des plaquettes avant de les sortir, puis posez-les à plat, loin du chantier. Si elles sont bonnes, elles resserviront ; si elles prennent une goutte d’huile, elles partent à la poubelle. Profitez du démontage pour mesurer au pied à coulisse. Les deux seules limites publiées sont celles du manuel Magura, pour ses freins MT — ni Zoom ni Nutt ne diffusent de valeur : ce sont des repères Magura, pas la cote de votre matériel. Sur un frein Magura, garniture plus support sous 2,5 mm en un point quelconque, la plaquette est usée ; disque sous 1,8 mm d’épaisseur, il est à changer. Si votre disque porte une épaisseur minimale gravée (mention « MIN TH » par exemple), c’est elle qui fait foi. Sans cote gravée ni notice, ne déclarez pas un disque bon sur le seul repère Magura : un disque marqué, bleui ou proche de cette épaisseur se fait contrôler à l’atelier. Il ne sert à rien de purger un circuit qui pousse des plaquettes sur un disque à jeter.

Deux règles de remplacement, tant que les plaquettes sont dans votre main. Elles se changent par paire, les deux d’un même étrier ensemble, jamais une seule : une plaquette neuve en face d’une plaquette usée travaille de travers et le piston ne revient plus droit. Et un disque neuf se monte avec des plaquettes neuves — Magura l’écrit noir sur blanc, des plaquettes déjà marquées ne se rodent pas sur un disque neuf.

Glissez ensuite l’entretoise de purge entre les pistons, à la place des plaquettes — deux entretoises sur un étrier 4 pistons, faute de quoi les pistons se désynchronisent. À partir d’ici et jusqu’au remontage, vous ne touchez plus au levier, sauf quand le texte vous le demande.

Placez le levier pour que sa vis de purge soit le point le plus haut

Repérez d’abord la position d’origine du levier sur le guidon, d’un trait de feutre ou d’un morceau de ruban adhésif. Desserrez ensuite juste ce qu’il faut son collier et tournez le levier jusqu’à ce que sa vis de purge devienne le point haut de tout le circuit. Sur un Magura, le manuel demande de mettre le levier à l’horizontale, pointé vers l’avant ou vers l’arrière ; sur un Zoom ou un Nutt, visez le même résultat : plus rien au-dessus de l’orifice de purge. Resserrez juste assez pour que le levier tienne pendant la manipulation : ce serrage est provisoire, il ne permet pas de rouler, le collier sera remis en place et serré au remontage.

Attention en tournant. Le levier d’une trottinette n’est pas un levier de VTT : il traîne derrière lui le câble du coupe-circuit, celui qui coupe le moteur au freinage. Ne le vrillez pas, ne le pincez pas sous le collier, et ne le débranchez pas pour avoir de la place — c’est ainsi qu’on oublie de le rebrancher, et une trottinette qui ne coupe plus le moteur au freinage freine contre son propre moteur.

Montez les deux seringues et remplissez le circuit

Sortez la vis de purge du levier, puis récupérez son joint torique d’origine pour l’installer sur l’embout de la seringue avant de visser celle-ci. Même chose à l’étrier. Ce joint est ce qui rendra la vis étanche au remontage : s’il reste collé dans le filetage ou tombe dans le bac à huile, vous aurez une fuite le jour même. Vissez les embouts à la main, sans outil, puis clampez les deux tuyaux.

Remplissez chaque seringue d’environ 15 ml de l’huile identifiée plus haut, nez en l’air, et chassez l’air qu’elles contiennent avant de les monter : une seringue qui part avec une bulle dedans ne fait qu’échanger votre air contre le sien. Magura, qui reste la seule documentation constructeur complète sur ce type de matériel, impose d’ailleurs que la seringue de purge ait un trou d’évent et dit de le percer soi-même à 2 mm si le kit n’en a pas.

Poussez l’huile du haut vers le bas, puis du bas vers le haut

Ouvrez les deux clamps. Poussez d’abord depuis la seringue du levier vers l’étrier, lentement, jusqu’à ce que le fluide qui arrive en bas sorte clair et sans bulle. Inversez ensuite : poussez depuis la seringue de l’étrier vers le levier, jusqu’à ce que ce soit clair en haut. Faites l’aller-retour deux fois plutôt qu’une, cela ne coûte que du temps.

Deux gestes empruntés au manuel Magura font la différence : tapotez le maître-cylindre, le levier et toute la longueur de la durite pendant que l’huile circule, pour décoller les bulles accrochées aux parois, et poussez lentement — une poussée brutale émulsionne l’huile au lieu de chasser l’air. Surveillez le niveau : ne laissez jamais la seringue qui pousse se vider complètement, elle enverrait de l’air dans le circuit. Et si ce qui ressort est sombre ou trouble, continuez jusqu’au clair : le fluide était dégradé, c’était bien une purge qu’il fallait et pas un appoint.

Retirez les seringues dans l’ordre, celle du bas d’abord

Reclampez les deux tuyaux. Retirez ensuite la seringue de l’étrier en premier, puis celle du levier. Dans l’autre sens, l’huile redescend dans le circuit et aspire de l’air par le haut : vous auriez à tout recommencer.

Revissez les deux vis de purge avec leurs joints toriques d’origine, ceux que vous avez transférés sur les embouts. Engagez-les à la main jusqu’à ce que le joint porte, sans bloquer. Pour mesurer à quel point leur couple est faible : sur un levier Magura, la vis de purge se serre à 0,5 N·m, un couple qu’on dépasse sans le sentir et au-delà duquel on fend le corps du levier. Aucune valeur équivalente n’est publiée pour Zoom ni pour Nutt. Serrez les vis de purge au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier. Essuyez toute trace d’huile avec un chiffon imbibé de nettoyant frein, jamais pulvérisé sur l’étrier, et récupérez l’huile usagée dans un bidon fermé : elle ne part ni à l’évier ni au caniveau.

Remontez, alignez l’étrier et vérifiez que ça freine

Retirez l’entretoise, remettez les plaquettes dans le sens repéré, replacez l’étrier sur son support et engagez les deux vis latérales sans les bloquer. Pour l’alignement, la méthode qui marche sans outil : serrez le levier de frein à fond et maintenez-le, ce qui centre les plaquettes sur le disque, puis, levier toujours serré, reprenez les deux vis progressivement, en alternant. Serrez-les au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier. Une plaque de réglage d’étrier fait le même travail d’alignement plus proprement. Remettez le collier du levier exactement dans sa position d’origine, puis serrez-le au couple indiqué par la notice ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier. Vérifiez au passage que le câble du coupe-circuit n’est ni vrillé ni pincé sous le collier. Si ça frotte encore après la purge, c’est l’alignement qu’il faut reprendre, pas le circuit.

Les critères de réussite, dans l’ordre où on les contrôle :

• Le levier est ferme à 1 à 2 cm de course et son point dur ne bouge pas d’un freinage à l’autre.
• La roue lancée à la main fait plus d’un tour libre avant de ralentir.
• Aucune trace d’huile nulle part : ni au levier, ni le long de la durite, ni sur l’étrier, ni sur le disque.
• Le moteur coupe bien quand vous serrez le levier. Faites l’essai deck refermé, machine posée au sol ou calée, roue motrice dégagée, sans jamais approcher la main de la roue. Sur une double moteur, les deux roues doivent être dégagées. S’il ne coupe pas, le coupe-circuit est débranché ou mort : c’est électrique, la purge n’y est pour rien, et vous ne roulez pas avant de l’avoir fait réparer.

Avant de rouler, faites l’essai à l’arrêt : serrez chaque levier plusieurs fois jusqu’à retrouver le point dur, puis poussez la trottinette à la main levier serré, la roue doit rester bloquée. Ensuite seulement, une fois les vis serrées comme indiqué plus haut, passez à l’essai roulant. Faites un essai de freinage à faible vitesse, sur un espace dégagé. Essayez les deux freins l’un après l’autre, jamais dans la circulation. Si vous avez monté des plaquettes neuves, elles n’ont pas encore leur puissance : Magura demande 30 à 50 freinages jusqu’à l’arrêt pour les roder, depuis environ 30 km/h sur un vélo. Sur une trottinette, faites-les sur un espace privé et dégagé, jamais sur la voie publique, sans dépasser 25 km/h, et sans rien débrider. Sans ce rodage, on croit à des plaquettes défectueuses alors qu’elles sont simplement neuves.

Un dernier mot sur la fréquence, parce que vous lirez tout et son contraire : Magura affirme que son huile minérale ne vieillit pas et qu’on ne purge que sur symptôme, un revendeur annonce tous les 6 à 12 mois, un autre tous les 1 à 2 ans. La raison de l’écart tient en une phrase : le DOT absorbe l’humidité de l’air, l’huile minérale non. Sur un circuit à l’huile minérale, ce n’est donc pas le calendrier qui décide, c’est la chaleur prise en descente et l’eau entrée par un joint fatigué. Purgez quand le levier redevient mou ou quand ce qui sort est sombre, pas parce qu’une année a passé.

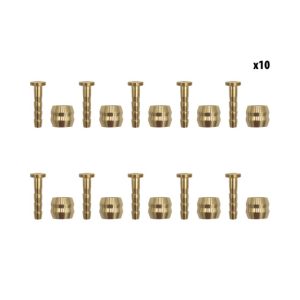

Arrêtez-vous et passez la main à l’atelier dans cinq cas : le levier reste mou après deux purges complètes, de l’huile réapparaît quelque part, une vis de purge est arrondie ou cassée, l’olive et l’aiguille de la durite sont à refaire, ou vous avez un doute sur le fluide déjà présent dans le circuit — un mélange minéral et DOT ne se rattrape pas par une purge, il impose de remplacer les joints. Family Trott répare au 24 rue de la Marne, 51000 Châlons-en-Champagne, du lundi au samedi de 11 h 30 à 18 h, au 07 67 61 52 49 ; comptez 24 à 48 heures d’immobilisation pour une purge contrôlée sur les deux circuits. Pour les pièces — kit de purge, huile, plaquettes, olives, durite — Commande en semaine avant 13 h, livraison le lendemain (hors jours fériés).
