Plaquettes de frein hydraulique Zoom, Nutt ou Xtech : Dualtron, Vsett

Cette page s’adresse à qui doit remplacer les plaquettes d’un frein hydraulique de trottinette et veut commander la bonne pièce du premier coup. Elle ne demande ni purge, ni ouverture du circuit : on lit ce qui est écrit sur l’étrier, on sort la plaquette, on juge son état, on relève sa forme, et on commande la référence qui correspond. Comptez 25 minutes, chiffon et gants compris. Le geste est facile ; c’est la commande qui se rate.

Le point qui la fait rater est toujours le même : une plaquette se choisit sur la marque de l’étrier, pas sur le nom de la trottinette. La gamme Dualtron a reçu selon les modèles des étriers Nutt, Zoom ou X-tech, et l’année de bascule d’une marque à l’autre n’est documentée nulle part. Les Vsett sortent en Zoom ou en Nutt selon la série. Et une machine passée en hydraulique par un kit porte l’étrier du kit, pas celui de son constructeur. Autrement dit, deux trottinettes qui portent le même nom sur le deck peuvent demander deux plaquettes différentes.

Avant d’aller plus loin, vérifiez que vous êtes bien en hydraulique : si votre levier tire un câble gainé jusqu’à l’étrier, vous avez un frein mécanique et cette page ne vous concerne pas. En hydraulique, une durite rigide de petit diamètre part du levier, et il n’y a de réglage de tension nulle part.

Coupez la trottinette et laissez refroidir le frein

Éteignez la machine, retirez la clé de contact et débranchez le chargeur. Si le connecteur de batterie est accessible sans démonter le deck, débranchez-le : c’est le seul état dans lequel une roue motrice ne peut pas partir toute seule. S’il faut ouvrir le deck pour l’atteindre, ne l’ouvrez pas pour ça, mais gardez la machine éteinte du début à la fin et ne laissez personne toucher l’accélérateur pendant que vos doigts sont dans l’étrier. Un disque qui sort d’une descente est brûlant et une garniture chaude ne se juge pas à la main : laissez refroidir. Posez ensuite la machine sur un pied d’atelier ou une table stable, la roue concernée en l’air.

La roue sur laquelle vous travaillez est très probablement motrice : le moteur est dans le moyeu. Sur une machine à un seul moteur, c’est le plus souvent la roue arrière ; sur une machine à deux moteurs, aucune des deux n’est libre, et un appui involontaire sur l’accélérateur fait tourner l’avant et l’arrière en même temps. Si vous devez déposer la roue pour atteindre l’étrier, souvenez-vous que le câble moteur sort de l’axe : ne tirez pas dessus, ne le vrillez pas, et au remontage vérifiez qu’il ne passe ni sous un écrou d’axe, ni contre le disque, ni dans le pincement du bras de suspension. Un câble moteur pincé coûte un moteur. Le connecteur du moteur doit parfois être débranché pour sortir la roue. Ce geste se fait batterie débranchée : machine éteinte, chargeur débranché, puis pack débranché. Si votre batterie ne se débranche pas sans ouvrir le deck, ce geste se fait à l’atelier. Au remontage, les écrous d’axe se serrent au couple de la notice, avec du frein-filet là où elle le demande ; si aucune valeur n’est publiée, faites contrôler le serrage à l’atelier avant de rouler.

Une règle vaut pour toute l’intervention : n’actionnez jamais le levier pendant que les plaquettes sont sorties. Les pistons avancent alors dans le vide, sortent de leur logement, l’huile s’échappe, et sur un étrier à quatre pistons ils se désynchronisent. Le manuel Magura, la seule documentation constructeur complète disponible sur ce type de matériel, parle de dommage irréparable. Si vous devez bouger la machine plaquettes déposées, remettez l’entretoise de transport fournie avec l’étrier, et deux entretoises sur un quatre pistons.

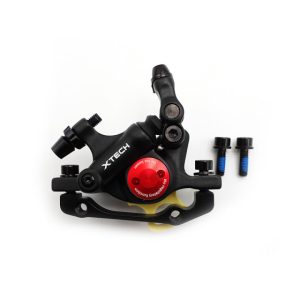

Lisez la marque écrite sur le corps de l’étrier

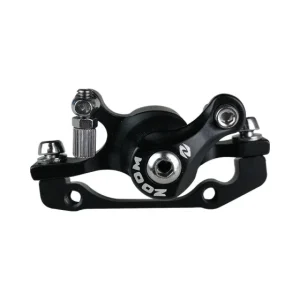

La marque est presque toujours sur l’étrier lui-même, moulée en relief ou sérigraphiée sur la face extérieure : ZOOM, NUTT, XTECH. Passez un chiffon sec pour la lire, jamais de dégraissant à ce stade, les plaquettes sont encore en place. Un code peut accompagner le nom : HB-100 et HB-875 côté Zoom. Le catalogue Family Trott vend par ailleurs un étrier Zoom désigné BB8 : si ce code apparaît sur le vôtre ou sur votre facture d’origine, notez-le. Photographiez le tout, de face et de trois quarts.

Regardez ensuite le levier au guidon : sur beaucoup de machines, le maître-cylindre porte la même marque que l’étrier. S’ils ne portent pas la même, c’est que la trottinette a été convertie ou réparée avec du mélange. Dans ce cas, c’est l’étrier qui commande : la plaquette vit dedans, le levier n’a rien à dire sur sa forme.

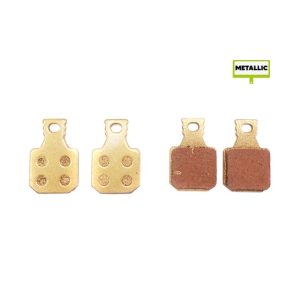

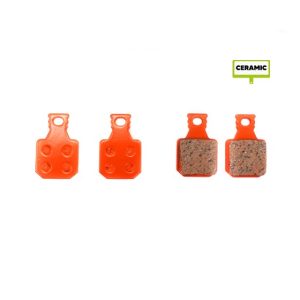

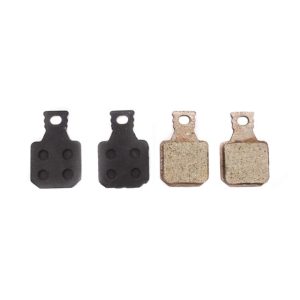

Si l’étrier porte un autre nom que ces trois-là, arrêtez-vous : cette page ne vous mènera pas à la bonne pièce. MAGURA, documenté sur les Nami et Kaabo de haut de catalogue et sur des conversions Vsett 10+ et Zero 10X, relève d’une autre famille de plaquettes, celle des Plaquette de freins Magura MT5 MT7. LOGAN, relevé sur Nami Klima, n’a aucune référence identifiée au catalogue. Dans les deux cas, appelez l’atelier avec la photo plutôt que de commander une forme Zoom ou Nutt.

Comptez les pistons et regardez par où arrive la durite

Regardez dans la fente où passe le disque, lampe à la main : vous verrez un piston de chaque côté, en vis-à-vis (deux pistons), ou deux de chaque côté (quatre pistons). Ce comptage change la référence : au catalogue, les plaquettes de Nutt quatre pistons forment une famille à part, distincte de celles des Nutt deux pistons. Une même trottinette peut d’ailleurs porter un étrier différent à l’avant et à l’arrière : comptez les deux.

Notez aussi comment la durite arrive sur l’étrier : par un banjo, ce raccord orientable tenu par une vis creuse, ou vissée directement dans le corps. Les étriers Nutt montés d’origine sur Dualtron sont documentés à raccord banjo. Ce détail, avec le nombre de pistons, suffit souvent à départager deux références qui portent pourtant le même nom de marque.

Remontez à votre modèle quand plus rien n’est lisible

Un étrier repeint, corrodé ou monté à l’envers ne laisse parfois rien à lire. Voici ce qui est documenté, marque par marque. Prenez-le comme une piste à confirmer sur la machine, pas comme une garantie :

• Dualtron Thunder, Thunder 2, Ultra 2, Storm, Storm Limited, Victor et Victor Luxury Plus : étrier Nutt à raccord banjo, vendu avec sa durite.
• Dualtron Thunder 3 et New Storm : Nutt quatre pistons, disques de 160 mm.
• Dualtron 3 et les modèles dits Legacy : étrier X-tech, vendu comme pièce Minimotors.
• Dualtron Achilleus, Victor, Victor Luxury et Spider 2 : étriers Zoom d’après les pages de pièces détachées.
• Vsett : Zoom ou Nutt selon la série — la répartition n’est établie par aucune source ouverte.
• Zero 10X : Nutt, documenté par un kit d’upgrade vendu pour ce modèle précis.
• Kaabo Wolf Warrior 11, Wolf King, Wolf King GT et GT Pro, Warrior X Plus, Mantis : Zoom.
• KuKirin G3 Pro et G4 Max : freins hydrauliques d’origine, étrier à identifier machine en main.

La Dualtron Victor apparaît dans deux lignes de cette liste, en Nutt et en Zoom selon les sources. Ce n’est pas une coquille : c’est exactement la raison pour laquelle on lit l’étrier avant de commander, et pas la fiche technique du modèle.

Sortez la plaquette sans toucher au levier

Selon l’étrier, les deux plaquettes sont retenues par une vis traversante, un axe fileté, ou une goupille bloquée par un clip ou une épingle. Retirez d’abord ce qui bloque l’axe, ensuite l’axe : forcer sur un axe encore goupillé casse le filetage ou la goupille. Les deux plaquettes sortent alors ensemble — vers le haut sur certains étriers, vers le bas sur d’autres —, avec leur ressort de rappel coincé entre elles.

Photographiez le ressort avant qu’il ne tombe : son sens de montage ne se devine pas au remontage, et un ressort remis à l’envers laisse les plaquettes coller au disque. Posez les plaquettes à plat sur du papier propre, garniture vers le haut. Le seul couple de serrage publié par un constructeur pour cette vis de maintien est celui de Magura, 2,5 N·m avec un Torx T25, avec du frein-filet moyen frais à chaque montage — le Frein filet bleu 50 ml du catalogue fait ce travail. Ni Zoom, ni Nutt, ni X-tech ne publient de manuel, d’éclaté ou de couple : c’est une zone blanche complète, et personne ne devrait vous annoncer un chiffre pour ces étriers-là. Sur les vôtres, serrez-la au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier.

Jugez l’usure, le glaçage et la contamination

Trois défauts différents envoient trois pièces différentes à la poubelle. Regardez dans cet ordre :

• L’épaisseur. La seule limite chiffrée publiée par un constructeur est celle de Magura : garniture plus support sous 2,5 mm en un point quelconque, la plaquette est morte. Faute de valeur Zoom ou Nutt, mesurez au pied à coulisse en plusieurs points et comparez à une neuve : l’usure est rarement régulière.
• L’usure en biseau. Une garniture mangée d’un seul côté, ou une plaquette plus usée que l’autre, accuse un piston qui ne revient pas ou un étrier désaligné. Changer les plaquettes ne réglera rien tant que la cause est là.
• Le glaçage. Surface lisse, vitrifiée, brillante comme un miroir. Le levier reste ferme et la trottinette freine mal quand même. Cela ne se rattrape pas : plaquettes et disque sont à remplacer.
• La contamination. Trace d’huile, auréole grasse, odeur. Une plaquette qui a pris de l’huile ou de la graisse est irrécupérable, même nettoyée : elle se jette. Le disque, lui, se dégraisse au nettoyant frein ou à l’alcool isopropylique, sur un chiffon, jamais pulvérisé sur l’étrier.

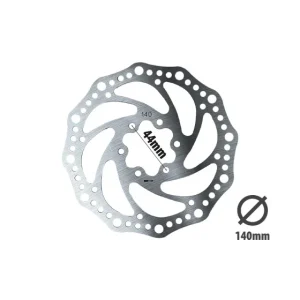

Profitez-en pour mesurer le disque. Magura donne un disque neuf entre 1,8 et 2,0 mm et hors service sous 1,8 mm : c’est la valeur d’un fabricant de freins de VTT, la seule publiée pour ce type de frein. Si votre disque porte une épaisseur minimale gravée, c’est elle qui fait foi. Un disque marqué, bleui ou trop mince se change, et un disque neuf se monte toujours avec des plaquettes neuves, sinon le rodage est impossible. Les plaquettes se remplacent par paire, les deux d’un même étrier ensemble ; et si l’avant et l’arrière ont le même âge, prévoyez les deux jeux.

Relevez la forme, l’ergot et les cotes

Posez la plaquette à plat sur une feuille blanche, dos visible, et tracez son contour au crayon. Cette feuille et deux photos valent mieux que toutes les descriptions. Ce qui identifie une plaquette :

• la hauteur et la largeur de la garniture, au pied à coulisse ;
• l’épaisseur du support métallique seul, garniture non comprise ;
• la position et le diamètre du trou où passe l’axe de maintien, et sa distance au bord ;
• l’ergot du dos : oreille latérale, patte pliée, ailette de refroidissement, ressort riveté ou libre ;
• tout marquage frappé à l’arrière du support.

Notez les codes s’il y en a. Le kit hydraulique Nutt vendu par Family Trott annonce par exemple des plaquettes compatibles PF-03, PF-11, PF-64 et PF-88. Aucune page publique n’explique à quoi ces références correspondent : si l’une d’elles est frappée sur votre ancienne plaquette ou figure sur votre facture d’origine, elle vaut de l’or, gardez-la.

Commandez la référence qui porte le nom de votre étrier

Le catalogue Family Trott range les plaquettes hydrauliques par étrier, et beaucoup de noms portent en plus l’équivalence vélo de la forme. C’est ce qui permet de recouper votre relevé :

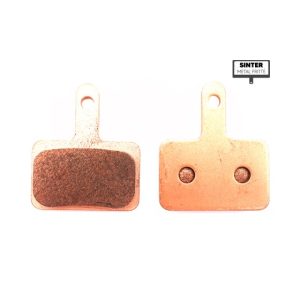

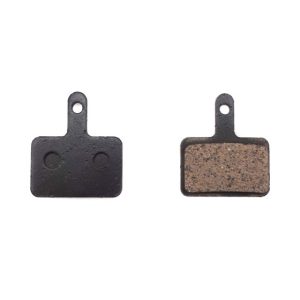

• Plaquettes de frein Zoom Metal Fritté et Plaquettes de frein Zoom Semi-Metallique : la forme Zoom courante.

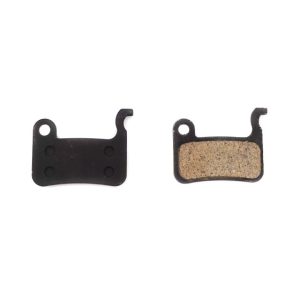

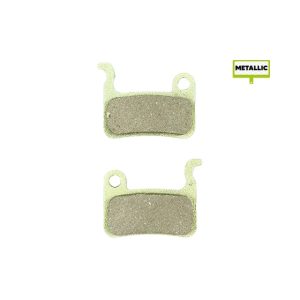

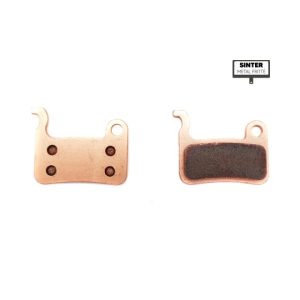

• Plaquettes de freins métalliques Xtech Zoom et Plaquettes de freins Xtech Zoom Xiaomi Mi3 : ici, X-tech et Zoom partagent la même forme. Une marque différente ne veut donc pas toujours dire une plaquette différente.

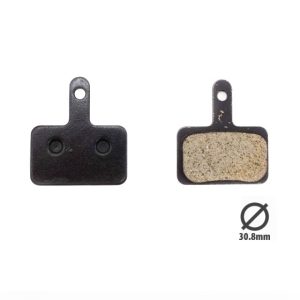

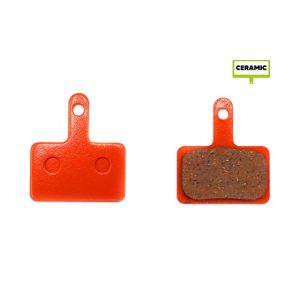

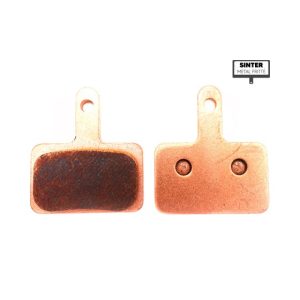

• Plaquettes de frein Shimano B01S Kaabo Mantis Zoom 30mm : troisième forme portant le mot Zoom, avec une cote de 30 mm inscrite dans le nom, à comparer à votre relevé avant de valider.

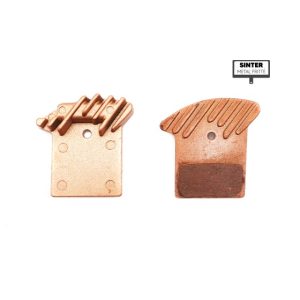

• Plaquettes de freins Nutt ventilées Dualtron Thunder : la forme Nutt dite ventilée, pour étrier deux pistons.

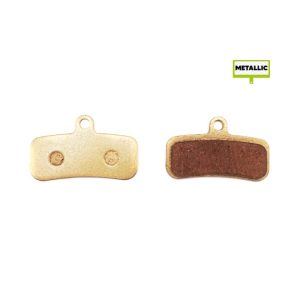

• Plaquettes de freins Shimano D03S Nutt 4 pistons Thunder 3 Nami : la forme des Nutt quatre pistons.
• Plaquettes de freins Zero 10x 11x Vsett 10+ Storm Thunder Sram Avid : forme au standard Sram Avid.

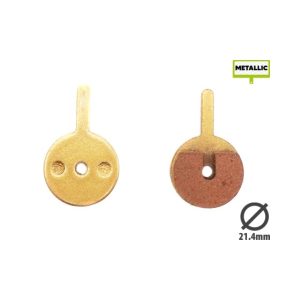

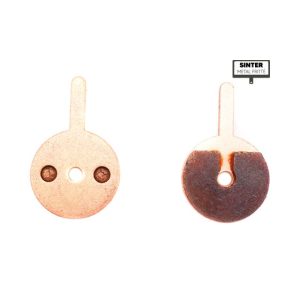

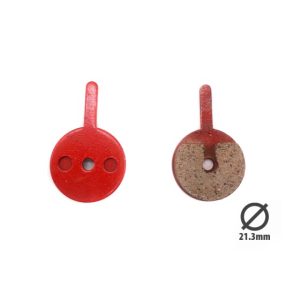

• Plaquette de freins Speedway et Dualtron : forme portée par une partie de ces deux gammes. Côté Speedway, aucune source ouverte ne confirme d’étrier hydraulique : comparez votre relevé avant de valider.

Trois références différentes portent le mot Zoom, et deux annoncent une Dualtron Thunder. Prenez-le comme la preuve que le nom du modèle ne suffit jamais : ce sont votre contour, vos cotes et le nombre de pistons qui tranchent. Si votre relevé ne tombe franchement sur aucune de ces formes, téléphonez à l’atelier avec vos photos plutôt que de commander au hasard. La matière — semi-métallique, métallique, métal fritté ou céramique — ne change pas la forme : elle se choisit une fois la forme trouvée. Commande en semaine avant 13 h, livraison le lendemain (hors jours fériés).

Remontez les plaquettes neuves

Des plaquettes neuves sont plus épaisses que celles que vous venez de sortir : il faut d’abord repousser les pistons à fond, avec un repousse-piston ou l’entretoise plate fournie avec l’étrier. Poussez bien à plat, doucement, jamais avec la pointe d’un tournevis sur la face du piston. Sur un quatre pistons, ils ne rentrent pas tous au même rythme : reprenez-les l’un après l’autre. L’huile chassée remonte vers le bocal du levier ; si le bocal a été rempli à ras lors d’une purge, surveillez-le pendant l’opération.

Manipulez les neuves par le support, jamais par la garniture : les doigts sont gras, et une garniture contaminée se jette. Remettez le ressort dans le sens de votre photo, l’axe, puis son clip ou sa goupille. Serrez la vis de maintien au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier. Reposez la roue si vous l’avez déposée, câble moteur bien dégagé. Les écrous d’axe se serrent au couple de la notice, avec du frein-filet là où elle le demande ; si aucune valeur n’est publiée, faites contrôler le serrage à l’atelier avant de rouler. Rebranchez ensuite la batterie si vous l’aviez débranchée. Actionnez le levier plusieurs fois avant de rouler, jusqu’à retrouver un point dur : la première pression est longue et molle, c’est le rattrapage normal du jeu des pistons.

Le rodage vient après les contrôles et l’essai au pas de l’étape suivante, jamais avant. Une plaquette neuve n’a pas sa puissance finale avant ce rodage, et c’est la première cause du fameux « les neuves freinent moins bien que les anciennes ».

Vérifiez que ça freine, puis rodez les plaquettes

Quatre contrôles, dans l’ordre, avant de remonter dessus :

• Le levier. Il doit devenir ferme après 1 à 2 cm de course, et son point dur ne doit pas bouger d’un freinage à l’autre. Ce repère a été relevé sur des étriers Nutt et Zoom montés sur Vsett ; si votre levier s’enfonce ou change d’un coup à l’autre, c’est de l’air ou une fuite, donc une purge, pas une plaquette.

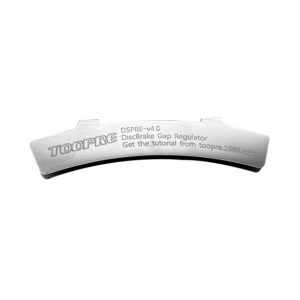

• La roue. Lancée à la main, machine éteinte, elle doit faire plus d’un tour libre. Si elle s’arrête net, cela frotte : piston qui ne rentre pas, disque voilé, ou étrier à réaligner. Pour réaligner, desserrez ses deux vis latérales puis reprenez-les en alternant et progressivement. Serrez-les au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier.
• Les fuites. Passez un doigt propre sur l’étrier, le raccord de durite et le levier. La moindre trace grasse renvoie à l’atelier avant de rouler.
• Le bruit. Un bruit qui se module quand vous serrez le levier vient du frein ; un bruit régulier qui suit la vitesse de la roue vient d’un roulement, pas de vos plaquettes neuves.

Faites l’essai à l’arrêt, trottinette poussée à la main levier serré : la roue doit rester bloquée. Ensuite seulement, une fois les vis serrées comme indiqué plus haut, passez à l’essai roulant. Faites un essai de freinage à faible vitesse, sur un espace dégagé. Deux ou trois freinages doux, sur terrain plat, suffisent. Après ces premiers freinages, recontrôlez l’axe et les vis d’étrier : c’est là que se voit une vis mal reprise. Serrez-les au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier.

Rodez seulement alors les plaquettes neuves. Magura demande 30 à 50 freinages jusqu’à l’arrêt, en accélérant à environ 30 km/h entre chaque : c’est un chiffre de VTT. Sur une trottinette, faites le même nombre de freinages appuyés sur un espace privé et dégagé, jamais sur la voie publique, sans dépasser 25 km/h, et sans rien débrider.

Appelez l’atelier si le levier reste mou après le remplacement, si vous trouvez de l’huile quelque part, si un piston refuse de reculer, si l’usure est nettement en biseau, ou si votre relevé ne correspond à aucune référence : ces cas-là demandent une purge, un démontage d’étrier ou une comparaison pièce en main, et une plaquette montée dans un étrier qui n’est pas le sien ne freine pas. Family Trott répare au 24 rue de la Marne, 51000 Châlons-en-Champagne, du lundi au samedi de 11 h 30 à 18 h, au 07 67 61 52 49. Comptez 24 à 48 h d’immobilisation en atelier quand une purge s’ajoute au remplacement. Et si le choix se joue entre deux références seulement, envoyez vos photos et vos cotes : cela se tranche au téléphone.
