Régler un frein à disque mécanique de trottinette : M365, Kukirin G2

Ce tutoriel s’adresse à quelqu’un dont le frein à câble frotte en permanence, mord trop tard, ou ne mord plus assez fort, et qui veut le régler lui-même plutôt que de remplacer des pièces qui ne sont peut-être pas en cause. Il couvre les étriers mécaniques à câble des Xiaomi M365, M365 Pro, 1S et Essential, des Kukirin G2, G2 Pro et G2 Max, des Urbanglide E-cross et 100 Max et de la Wispeed T855. Comptez une vingtaine de minutes : l’essentiel du temps part dans le diagnostic et dans les allers-retours de vérification, pas dans le démontage.

Ce que ce réglage règle : un étrier décentré, une plaquette fixe trop reculée ou trop avancée, un câble détendu par l’usage. Ce qu’il ne règle pas : un disque voilé, une plaquette usée sous la cote, un support d’étrier faussé. Ces trois-là s’identifient aux étapes 2 et 3, et aucune tension de câble ne les rattrape. Ce tutoriel ne s’applique pas non plus à un frein hydraulique ni à un frein à tambour. Sur les Xiaomi récentes, suivez le câble avant de commencer : pour la Scooter 4 Pro Max, la Scooter 5 et la 5 Pro, le catalogue référence un tambour et un câble de frein à tambour, et un câble qui descend vers un tambour ne se règle pas à l’étrier mais à l’écrou de sa tige filetée.

Coupez la trottinette et débranchez la batterie

Éteignez la machine, débranchez le chargeur — on n’intervient jamais sur une trottinette en charge —, retirez la clé de contact s’il y en a une, et débranchez la batterie si elle est accessible sans démonter le deck. Si elle ne l’est pas, n’ouvrez pas le deck pour ce réglage : laissez la machine éteinte, clé retirée, et vérifiez qu’elle l’est bien avant de mettre les doigts dans l’étrier. Le constructeur Logicom, qui publie ses propres tutoriels pour la Wispeed T855, demande d’attendre au moins une heure après la dernière utilisation avant toute intervention. Ce n’est pas une précaution de rédaction : un disque qui vient de freiner brûle, et le manuel Xiaomi demande en usage courant de ne pas toucher au frein mécanique. Posez ensuite la trottinette sur un pied d’atelier ou une table qui laisse la roue concernée en l’air et qui ne bougera pas quand vous forcerez sur une clé. Mettez des gants.

La roue sur laquelle vous travaillez est peut-être la roue motrice. Machine allumée, un appui involontaire sur la gâchette la fait tourner avec vos doigts dans l’étrier : c’est la seule raison pour laquelle la batterie reste débranchée jusqu’aux contrôles finaux. Quatre interdits valent pour toute la durée de l’intervention :

• Ne tirez jamais le levier quand les plaquettes ou la roue sont déposées. C’est une interdiction explicite du manuel Magura, et elle coûte une purge complète sur un frein hydraulique.
• Ne touchez pas la garniture des plaquettes avec les doigts. Une plaquette contaminée par de l’huile ou de la graisse est perdue — le manuel Magura précise « même après avoir essayé de la nettoyer ».
• Aucun dégrippant, aucun WD-40, aucune huile sur le disque, la plaquette ou l’étrier. Un aérosol mal orienté sur un frein qui grince supprime le freinage et se solde par un jeu de plaquettes à remplacer, en plus du risque immédiat.
• Ne pincez aucun fil en manipulant la roue, l’étrier ou le guidon. Le fil du capteur de frein et, sur la roue motrice, le câble du moteur passent au ras de l’axe et de la potence. Un fil pincé, c’est le feu stop et la coupure moteur qui disparaissent, ou une trottinette qui freine toute seule.

Vérifiez d’abord que c’est bien un réglage qu’il vous faut

Machine éteinte, roue en l’air, lancez la roue à la main et écoutez-la finir sa course. Elle doit tourner librement et s’arrêter lentement. C’est le test que recommande un atelier de réparation pour trancher entre un moteur faible et un frein qui frotte, et il prend dix secondes. Un frein qui frotte n’est pas seulement un bruit : il chauffe le disque, il mange l’autonomie, et il fait croire à une batterie fatiguée ou à un moteur en fin de vie.

Le bruit vous dit ensuite laquelle des deux pannes vous avez. Un frottement continu, un « chhh » régulier tant que la roue tourne, désigne un étrier décentré ou un câble trop tendu — c’est la cause de loin la plus fréquente, et c’est celle que ce tutoriel corrige. Un frottement cyclique, qui revient une fois par tour de roue, désigne un disque voilé : le disque touche la plaquette au même endroit à chaque tour. Aucun réglage d’étrier ne le rattrape. Dernier cas, si la roue reste dure à tourner alors que rien ne frotte : ne la testez pas machine allumée, la main sur la roue, car une roue motrice peut partir d’un coup. Le problème peut être électrique, pas mécanique : vous n’avez rien à faire dans l’étrier, et ce tri se fait à l’atelier.

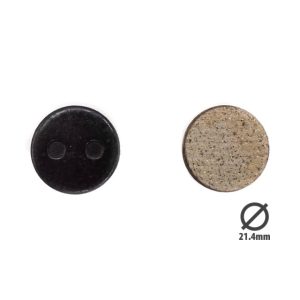

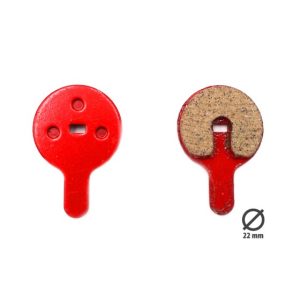

Mesurez la plaquette et le disque avant de toucher au réglage

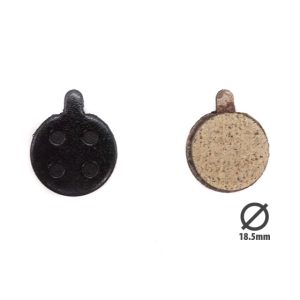

Un réglage ne remplace pas de la matière. Sortez un pied à coulisse. La seule limite d’usure chiffrée publiée par un fabricant de freins est celle de Magura : une plaquette est morte quand garniture plus support mesurent moins de 2,5 mm en un point quelconque, et un disque de VTT est mort sous 1,8 mm, pour une épaisseur neuve de 1,8 à 2,0 mm. Retenez d’où viennent ces chiffres : ce sont ceux d’un fabricant de freins de vélo. Côté trottinette, Urbanglide publie dans la notice de l’E-cross Pro une seule cote, pour ses propres disques : disque à remplacer sous 2,5 mm, ou en cas de bruit anormal au freinage. Elle ne vaut que pour les disques Urbanglide.

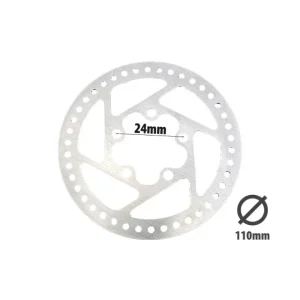

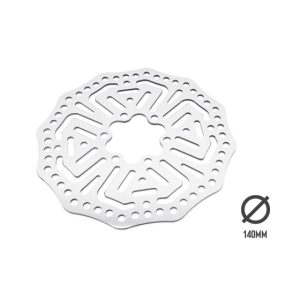

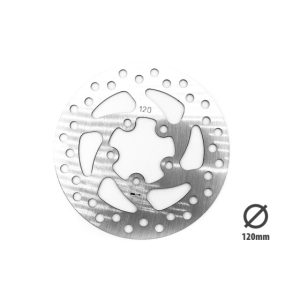

Et surtout, ne les transposez pas les yeux fermés : le disque d’origine d’une Xiaomi M365 fait 1,8 mm neuf, c’est-à-dire exactement la cote à laquelle Magura déclare un disque de vélo bon à jeter, tandis que les disques de 160 mm de trottinette font 2,8 mm. La limite se prend chez le fabricant du disque, ou par comparaison directe avec un disque neuf de la même référence ; un autre marchand français cite d’ailleurs 1,5 mm en s’appuyant sur une valeur Shimano. Deux autres signes d’usure, relevés sur M365 par un réparateur : une course de câble d’environ 1 cm avant que ça morde, et une durée de vie de l’ordre de 4 500 km. Si la garniture est presque au ras de son support métallique, ou nettement plus mince que celle d’une plaquette neuve de la même référence, arrêtez-vous là et commandez. Changez les deux plaquettes de l’étrier, pas une seule, et si vous montez un disque neuf, montez des plaquettes neuves avec : le manuel Magura l’impose dans ce sens. Pour retrouver votre référence, mesurez : la plaquette M365 fait 21,4 mm de diamètre pour 4,4 mm d’épaisseur, celle que le catalogue donne pour les Kukirin G2 Pro et G2 Max fait 22,4 mm hors tout, avec une languette de 11,4 mm.

Repérez vos organes de réglage avant de tourner quoi que ce soit

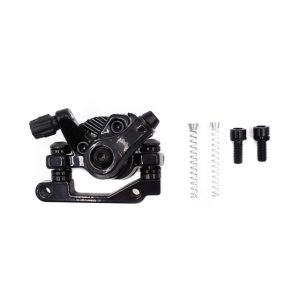

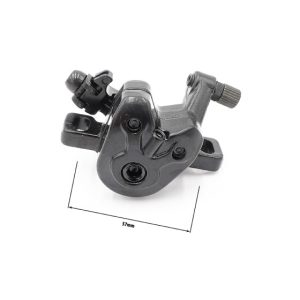

Un étrier mécanique à câble, quelle que soit la marque, se règle par trois organes. Le constructeur de la Wispeed T855 les nomme dans son tutoriel officiel, et c’est la nomenclature la plus claire qui existe en français : la vis A est le serre-câble sur l’étrier, elle se manœuvre à la clé Allen de 4 mm ; le contre-écrou B bloque la vis de réglage et se desserre à la clé plate de 8 mm ; la vis C est la butée de réglage. Tout le reste n’est que la variante de forme d’un constructeur à l’autre.

Selon le modèle, vous trouverez en plus jusqu’à trois autres organes, décrits dans le seul guide de réglage détaillé qui existe sur le sujet — un guide anglais : un barillet en sortie de gaine, qui s’affine à la clé plate de 8 mm par sixièmes de tour ; une vis sans tête latérale de 2 mm, qu’on desserre d’un tour dans le sens antihoraire et qu’on resserre avant de retendre le câble ; et une molette de rattrapage de plaquette, qui se manœuvre à la clé Allen de 5 mm, d’un tour à la fois. Ne touchez qu’un organe à la fois, et comptez vos tours à voix haute : c’est ce qui vous permettra de revenir exactement au point de départ si le réglage part de travers.

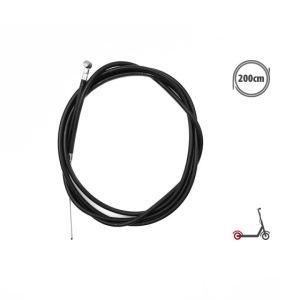

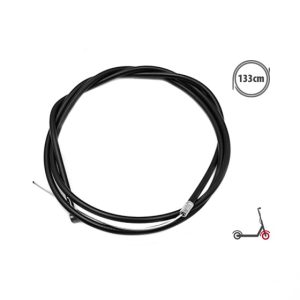

Détendez complètement le câble

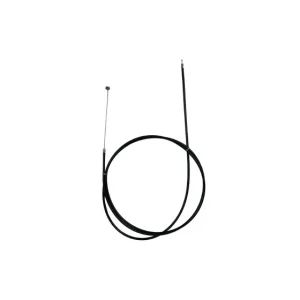

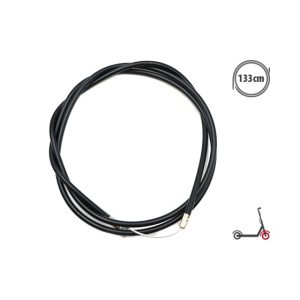

Desserrez la vis A à la clé Allen de 4 mm et libérez le câble de l’étrier. Sur une T855, le constructeur précise de le retirer aussi de la vis de réglage. Si vous devez sortir le câble côté guidon, le même constructeur donne le geste que personne d’autre n’écrit : pressez le levier de frein pour dégager la boule du câble de son logement. Sans cette pression, elle ne sort pas, et c’est en forçant qu’on abîme le levier. Toujours sur la T855, le câble chemine dans deux gaines distinctes, pas une : repérez-les avant de tirer.

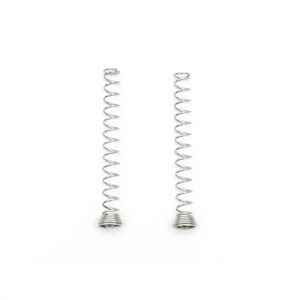

Une mise en garde avant de dévisser autre chose : sur certains étriers mécaniques, la vis latérale qui tient le carter libère un ressort dès qu’elle se desserre, et le ressort part. C’est documenté sur un étrier de ce type dans un guide de réparation, et le fait que Family Trott vende des ressorts d’étrier en pièce détachée en dit assez sur la fréquence de la perte. Travaillez au-dessus d’un chiffon clair, jamais au-dessus d’une grille d’évacuation.

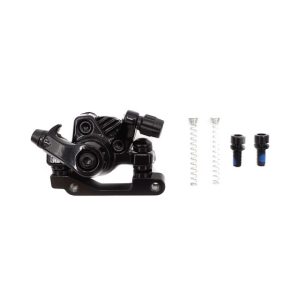

Centrez l’étrier sur le disque

C’est l’étape que presque toutes les pages françaises passent sous silence, et c’est pourtant celle qui règle le frottement continu. Avant de commencer, rebloquez provisoirement le câble à la vis A, tenu tendu à la main : vous l’avez libéré à l’étape précédente, et sans lui le levier ne commande plus l’étrier, donc le centrage levier serré ne se fait pas. Desserrez les deux vis de fixation de l’étrier d’un tour, pas davantage : l’étrier doit pouvoir bouger légèrement sous vos doigts sans balloter. Le repère à utiliser est la ligne de joint qui court au milieu de la plaquette : elle doit tomber sur le disque, pas à côté. Tirez ensuite le levier de frein et maintenez-le serré, puis serrez les deux vis alternativement et progressivement, levier toujours tenu. Relâchez, faites tourner la roue : le disque doit passer librement. Si ce n’est pas le cas, desserrez et recommencez plutôt que d’insister sur une vis.

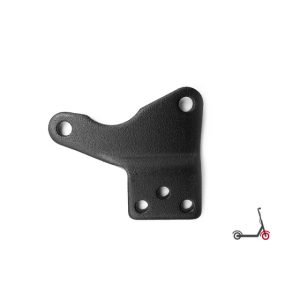

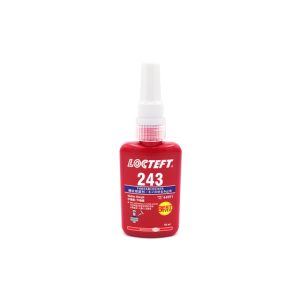

Sur le couple de serrage, une précision honnête s’impose : les notices Xiaomi, Kukirin, Urbanglide et Wispeed que nous avons lues pour ces modèles ne donnent aucun couple pour les vis d’étrier. Serrez les deux vis d’étrier au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier. Un couple se prend à la clé dynamométrique. N’appliquez jamais un chiffre lu pour un autre frein ou une autre machine. Enfin, si l’étrier ne se centre pas parce qu’il est trop haut ou trop bas par rapport au disque, la réponse n’est pas de forcer : le même manuel prévoit de caler l’étrier avec des rondelles, et c’est exactement ce que sont les rondelles de calage vendues par sets de cinq. Si le réglage ne tient pas plus de quelques kilomètres, c’est le support d’étrier qui est faussé, et il se remplace.

Rattrapez le jeu de la plaquette fixe

Sur un étrier mécanique, une seule plaquette bouge quand vous serrez le levier. L’autre est fixe et se rapproche du disque par une molette ou une vis de rattrapage, à mesure que la garniture s’use. C’est la deuxième cause de mauvais freinage après le câble, et elle n’a rien à voir avec la tension : vous pouvez tendre le câble à fond, si la plaquette fixe est restée trop loin en arrière, le levier viendra au guidon avant que ça morde. Approchez-la, d’un tour de molette à la clé Allen de 5 mm à la fois, jusqu’à ce qu’elle touche le disque, puis reculez-la juste assez pour qu’elle cesse de le toucher.

Un avertissement de sécurité, écrit par un constructeur pour son propre frein mécanique avant, mérite d’être lu par tout le monde : un frein avant réglé trop serré ne se contente pas de frotter, il bloque la roue avant au freinage et fait basculer la trottinette vers l’avant. Les Kukirin G2 et les Urbanglide E-cross ont un étrier à chaque roue. Sur l’avant, si vous devez vous tromper, trompez-vous du côté du mou : un frein avant un peu tendre se reprend au barillet, un frein avant qui bloque vous met par terre.

Retendez le câble et bloquez le serre-câble

Resserrez d’abord la vis sans tête latérale de 2 mm, si votre étrier en a une et que vous l’avez desserrée. Serrez-la au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier.

Tenez ensuite le câble tendu à la main pendant que vous resserrez la vis A, ou tirez-le à la pince comme le fait le constructeur de la T855 dans son tutoriel de remplacement de câble. Ensuite, deux méthodes existent pour ajuster, et elles viennent toutes deux du même constructeur. La première utilise les trois organes : si le freinage est insuffisant, vérifiez d’abord que le câble est bien tendu, puis desserrez le contre-écrou B à la clé de 8, dévissez la vis C, et resserrez B. Si le freinage est trop important et que les plaquettes touchent déjà au repos, desserrez B, vissez la vis C, resserrez B ; et si cela ne suffit pas, desserrez la vis A pour relâcher un peu de tension avant de la rebloquer.

La seconde méthode n’utilise que la clé Allen de 4 mm et se pratique au serre-câble seul : freinage trop brusque, desserrez la vis, repoussez le câble vers le guidon pour lui donner du mou, resserrez ; freinage trop long, desserrez, tirez légèrement le câble vers l’arrière, resserrez. Répétez pour affiner. Elle est moins fine que la première mais elle suffit dans la majorité des cas, et elle ne demande qu’un outil. Profitez-en pour mettre une goutte d’huile fine à l’extrémité du câble côté levier seulement — jamais côté étrier, ni près du disque ou des plaquettes : c’est ce qui évite le câble qui colle et le levier qui ne revient plus.

Affinez au barillet et contrôlez le jeu à la lampe

Le barillet sert au réglage fin, celui qu’on fait sans rien démonter, y compris plus tard en cours d’usure. Tournez-le d’un sixième de tour à la fois et notez le sens : un sixième change déjà nettement le point de morsure, et c’est en tournant au jugé qu’on perd un réglage correct. Contrôlez après chaque sixième plutôt que d’enchaîner trois tours et d’espérer.

Pour le contrôle final du jeu, placez une lampe derrière l’étrier : vous devez voir un filet de jour des deux côtés du disque. C’est le repère qu’utilise un tutoriel français sur M365, et il est excellent parce qu’il est visuel. À l’atelier, on va un cran plus loin en glissant une feuille de papier ordinaire entre le disque et chaque plaquette : elle doit passer et coulisser des deux côtés sans être pincée. Faites enfin tourner la roue à la main : aucun contact continu ne doit subsister. Un contact qui revient une fois par tour ne se corrige pas ici, il vous ramène au disque voilé de l’étape 2.

Contrôlez le capteur, puis le freinage, avant de reprendre la route

Sur ces machines, le levier fait deux choses : il tire un câble et il coupe le moteur. Un capteur débranché ou mal remis en place laisse le frein mécanique fonctionner normalement, mais supprime le feu stop et la coupure moteur, souvent sans afficher le moindre code d’erreur. Rebranchez la batterie et allumez. Faites l’essai deck refermé, machine posée au sol ou calée, roue motrice dégagée, sans jamais approcher la main de la roue. Serrez le levier : le feu stop doit s’allumer et l’accélération se couper. Relâchez : tout doit s’éteindre, et le levier revenir seul. S’il reste mou ou vient au guidon, retournez au câble ou à la plaquette fixe — pas sur la route.

Faites ensuite l’essai à l’arrêt, trottinette posée au sol : levier serré à fond, poussez-la à la main, la roue freinée ne doit pas tourner ; levier relâché, elle doit rouler librement. Ensuite seulement, une fois les vis serrées comme indiqué plus haut : faites un essai de freinage à faible vitesse, sur un espace dégagé. Freinez plusieurs fois, de plus en plus fort, puis vérifiez une dernière fois que la roue tourne librement une fois le disque refroidi. Si le freinage vous paraît faible, tardif ou inégal, ne partez pas : reprenez le réglage ou passez à l’atelier. Si vous venez de poser des plaquettes neuves, sachez qu’elles freinent moins bien tant qu’elles ne sont pas rodées : c’est normal, et ce n’est pas une pièce défectueuse. Les protocoles de rodage publiés, par un fabricant de freins de vélo et par un marchand français, montent au-delà des 25 km/h auxquels une trottinette est limitée en France : ne les suivez pas tels quels. Rodez-les par une série de freinages progressifs, sur un espace privé et dégagé, jamais sur la voie publique, sans dépasser 25 km/h. On ne débride pas une trottinette pour roder un frein.

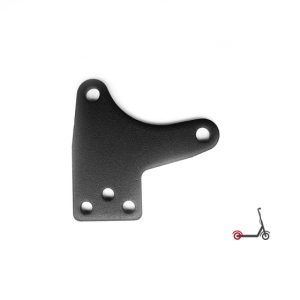

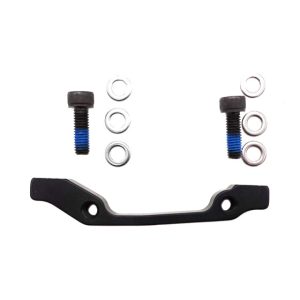

Passez la main à l’atelier dans six cas : le disque est voilé et le frottement revient une fois par tour ; la plaquette est sous la cote ou vous n’arrivez pas à identifier sa référence ; le support d’étrier est faussé et le réglage ne tient pas plus de quelques kilomètres ; un ressort d’étrier est parti au démontage ; le câble est sectionné à l’intérieur de la potence ; ou le freinage reste faible alors que tout ce qui précède a été fait dans l’ordre. Ajoutez-en un septième : si votre machine est encore sous garantie, sachez qu’un constructeur au moins interdit expressément de démonter autre chose que ce que ses propres tutoriels décrivent, sous peine d’annulation. L’atelier Family Trott, 24 rue de la Marne à Châlons-en-Champagne, diagnostique et répare sur place, du lundi au samedi de 11 h 30 à 18 h, au 07 67 61 52 49 ; pour ces pannes de frein courantes, comptez 24 à 48 h. Les pièces, elles, ne partent pas de Châlons : commande en semaine avant 13 h, livraison le lendemain (hors jours fériés).
