Panne moteur Xiaomi, Ninebot, Dualtron : câble, Hall ou contrôleur ?

Ce tutoriel s’adresse à quelqu’un dont la trottinette broute, perd de la puissance, coupe dans les bosses ou refuse d’avancer, et qui s’apprêtait à commander un moteur-roue complet. Avant de payer cette pièce, quatre tests permettent de savoir si la panne vient vraiment du moteur, ou du contrôleur, du câble moteur ou des capteurs Hall. Comptez 25 minutes, machine calée et roue motrice en l’air. Il n’y a pas de roue à déposer : on ouvre le deck, on regarde, on écoute et on compare.

Un point de vocabulaire commande tout ce qui suit. Sur une trottinette électrique, le moteur n’est pas une pièce à part : c’est la roue elle-même. Le stator est solidaire de l’axe, la jante fait office de rotor, les roulements sont dedans, et le câble sort par l’axe. À l’intérieur passent trois fils de phase, épais, et une nappe de capteurs Hall, fine, qui renseigne le contrôleur sur la position du rotor. Quand un atelier français range les causes de panne moteur de la plus courante à la plus sournoise, la première n’est pas le moteur, c’est son câble, abîmé à la sortie de l’axe, et la dernière est un contrôleur en panne qu’on prend pour un moteur mort. Entre les deux : connecteurs corrodés ou surchauffés, capteurs Hall morts, fil de phase sectionné ou bobinage brûlé, roulements morts.

Coupez la trottinette et calez la roue motrice en l’air

Éteignez la machine, retirez la clé si votre modèle en a une, débranchez le chargeur. Posez la trottinette sur une béquille, un tréteau ou deux cales, de façon que la roue motrice ne touche rien et tourne librement ; sur une machine à deux moteurs, aucune des deux roues ne doit toucher le sol. Tous les essais décrits plus bas se font dans cette position, jamais au sol. Un contrôleur défaillant, ou un accélérateur mal rebranché, peut envoyer la pleine puissance dès la mise sous tension : une roue lancée ne se rattrape pas à la main. Gardez les doigts, les manches et le cordon de la lampe loin du pneu et du disque de frein pendant toute la durée du travail.

Avant d’ouvrir le capot du deck, retirez bague, montre et bracelet. Capot ouvert, votre tout premier geste consiste à séparer la batterie du contrôleur en débranchant le connecteur qui les relie. Tant qu’elle est branchée, chaque connecteur que vous manipulez est sous tension, et sur un pack de 48 à 72 V comme ceux des Dualtron ou des Kaabo, deux broches qui se touchent font un arc qui peut brûler les contacts et la main qui les tient. Tenez chaque connecteur par son corps et jamais par les fils, et ne posez aucun outil métallique dans le deck ouvert. Deux gestes à ne jamais faire : couper un fil de phase pour voir ce qu’il y a dedans, et ouvrir le moteur. Atteindre un capteur Hall demande d’ouvrir le carter du moteur, de dessouder la pièce en défaut, de reprendre le contrôle des phases et de refaire des mesures au multimètre : à cette étape, une seule erreur suffit pour qu’un moteur encore réparable finisse à la casse.

Écrivez le symptôme avec vos mots, avant de démonter

Six symptômes reviennent en atelier, et chacun oriente vers une famille de pièces différente. Ça broute, l’accélération part par à-coups : cherchez du côté des capteurs Hall, d’une phase abîmée ou du contrôleur. La roue tourne rond mais la machine ne pousse plus : une phase coupée, un connecteur, ou une batterie fatiguée. La roue résiste quand vous la tournez à la main : c’est mécanique, roulements ou frottement interne. Un bruit qui n’y était pas, ronronnement ou grincement : roulements ou usure interne. La machine coupe quand vous passez une bosse : en atelier, c’est d’abord le câble moteur usé à la sortie d’axe qu’on soupçonne. Un code d’erreur moteur à l’écran : il peut venir du moteur, du contrôleur ou du câblage, seul il ne tranche rien. Notez le vôtre sur un papier, avec la date et les circonstances : à froid, à chaud, sous la pluie, en côte.

Écartez tout de suite deux fausses pannes. La première, la plus répandue : elle va moins vite qu’avant. Segway-Ninebot range lui-même, dans la notice de la Max G2, « la puissance restante de la batterie » parmi les facteurs qui affectent la vitesse maximale : en fin de charge, la machine perd de la vivacité. Ce n’est pas une panne, c’est le comportement normal de la machine, et aucune mise à jour logicielle ne changera cela, c’est du matériel. N’espérez pas non plus récupérer de la vitesse par un débridage : c’est interdit sur la route en France et cela sort la machine de son homologation. La seconde fausse panne : sur plusieurs marques, deux générations du même modèle n’ont ni la même puissance, ni les mêmes roues, ni les mêmes connecteurs, ni les mêmes capteurs. Comparer votre machine à celle d’un ami qui porte le même nom de modèle ne prouve rien.

Test 1 : faites tourner la roue à la main, machine éteinte

Machine coupée, roue en l’air, lancez la roue motrice d’un tour de main et écoutez-la finir sa course. Quatre signes doivent vous arrêter : un bruit métallique, un ronronnement qui ne s’arrête plus, une roue qui freine d’elle-même, des vibrations qu’on ne sentait pas avant. Ce sont ceux d’un roulement en fin de vie, et ils ne se traitent pas en changeant le moteur : les roulements se remplacent. Faites tourner ensuite la roue non motorisée de la même machine, elle vous sert d’étalon : c’est la même architecture, sans l’électricité.

Vérifiez ce qui frotte de l’extérieur avant d’accuser l’intérieur : une plaquette qui reste au contact du disque, un garde-boue qui touche le pneu, un collier ou un câble pris dans la roue. Si la piste du roulement se confirme, ne remettez pas ce chantier à plus tard : un roulement laissé mort finit par attaquer l’intérieur du moteur, et ce que vous économisez sur la pièce, vous le repayez sur le moteur. Une pièce à dix euros qui attend trop devient un moteur complet. Deux précautions d’atelier avec : on remplace les deux roulements d’une même roue, pas seulement celui qui fait du bruit, et l’extraction demande un extracteur ou une presse. Sans cet outillage, on déforme le logement et on récupère des vibrations au remontage.

Test 2 : suivez le câble moteur, de la sortie d’axe jusqu’au deck

C’est la cause numéro un des pannes attribuées au moteur, et c’est celle que personne ne regarde en premier. Le câble sort par l’axe du moteur, longe le bras ou la fourche, puis entre dans le deck par un trou muni d’un passe-fil caoutchouc. Suivez-le des yeux, à la lampe et sans le manipuler, sur toute sa longueur en cherchant quatre choses : une gaine fendue ou râpée juste à la sortie de l’axe, là où elle travaille à chaque tour de roue et à chaque bosse ; un point d’écrasement sous un collier trop serré ; un passe-fil sorti de son logement, qui laisse entrer l’eau dans le deck ; une trace de pincement contre un bord de tôle ou sous un capot.

Le symptôme qui va avec ce défaut, c’est la coupure quand la roue travaille : le conducteur est fatigué à l’intérieur de la gaine et perd le contact dans les bosses. Pour le confirmer, ne cherchez jamais la coupure roue en mouvement, machine sous tension et deck ouvert : vos mains seraient à quelques centimètres d’une roue motrice lancée et de broches sous tension. Gardez ce contrôle pour le test 4, batterie et moteur débranchés : pendant que vous mesurez la résistance entre deux fils de phase, faites fléchir doucement le câble de la sortie d’axe jusqu’au deck. Une valeur qui saute ou un circuit qui s’ouvre quand vous bougez le câble désigne le câble. Si le défaut n’apparaît qu’en roulant, c’est un essai d’atelier. Un câble moteur se vend seul, pour une fraction du prix d’un moteur, sur la plupart des marques du catalogue ; si son remplacement demande d’ouvrir le moteur, il se fait à l’atelier. Profitez-en pour poser un ressort de câble à la sortie d’axe quand il en existe un pour votre modèle : c’est ce qui empêche le câble neuf de se couper au même endroit.

Test 3 : ouvrez le deck et contrôlez les connecteurs, broche par broche

Photographiez chaque connecteur avant de le débrancher, et notez les couleurs. Au remontage on rebranche couleur sur couleur : une permutation de phases ou de fils Hall fait tourner le moteur à l’envers, le fait brouter, ou l’empêche de démarrer. Vous cherchez deux connectiques : trois câbles de phase épais et une nappe de capteurs Hall à cinq broches, c’est ce qu’on trouve par exemple sur un Ninebot Max G30. Sur ce modèle, le capot de deck est tenu par des vis Torx Security à téton, en T15, et le guide-câble arrière, quand la version en a un, par des T25 du même type : un embout Torx ordinaire ne rentre pas. Ne comptez pas les vis à l’avance, leur nombre change d’une version à l’autre de la même machine.

Ce que vous cherchez là, c’est la cause numéro deux : un connecteur corrodé ou surchauffé. Broche noircie, plastique fondu ou déformé, vert-de-gris, trace d’humidité. Liaison batterie toujours débranchée, débranchez et rebranchez une fois chaque connectique du moteur : un contact simplement oxydé se rétablit souvent là, et vous venez d’économiser une pièce. Attention à un piège de marque : l’Urbanglide E-Cross est sorti d’usine avec deux connectiques moteur incompatibles entre elles, dont les broches ne correspondent pas, et le catalogue porte trois références de moteur arrière pour ce seul modèle. Ne forcez jamais un connecteur qui ne vient pas : ce n’est pas de la résistance, c’est le mauvais type.

Test 4 : séparez le moteur du contrôleur

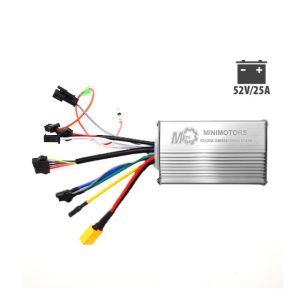

C’est le test qui évite la dépense inutile, parce que le contrôleur en panne pris à tort pour un moteur mort est le faux diagnostic le plus courant de cette famille de pannes. Au multimètre d’abord, moteur débranché du contrôleur : mesurez la résistance entre les trois fils de phase pris deux à deux, ce qui fait trois mesures. Ce qui compte est la comparaison des trois entre elles, pas la valeur absolue. Elles doivent être très proches. Ces résistances sont très faibles et un multimètre courant les compare mal : touchez d’abord les deux pointes l’une contre l’autre et retranchez ce que l’appareil affiche, et retenez surtout ce que ce test montre sans ambiguïté, un circuit ouvert. Une mesure qui s’écarte nettement des deux autres, ou un circuit ouvert, désigne le bobinage ou une phase sectionnée. Nous ne publions pas de valeur de référence en ohms : aucune source sérieuse n’en donne pour un moteur de trottinette, et un chiffre inventé ferait acheter la mauvaise pièce.

Vient ensuite la substitution, qui est la méthode de l’atelier : sur une machine à deux moteurs et deux contrôleurs distincts, on croise les branchements ; si le défaut suit le moteur, c’est le moteur ; s’il reste du même côté, c’est le contrôleur. Sur une machine mono-moteur, il faut une pièce saine à brancher. Dans les deux cas, croiser des liaisons de puissance puis remettre sous tension se fait à l’atelier : c’est là que le diagnostic à domicile s’arrête. Le contrôle des capteurs Hall, lui, se fait sous tension, sur les fils de signal, et demande le brochage exact de votre modèle : ce brochage n’est publié par presque aucun constructeur, et ce contrôle se fait donc à l’atelier. Un Hall mort se traduit par un moteur qui broute, qui part par saccades ou qui refuse de démarrer. Sur Xiaomi, sur le Kugoo M4 et sur l’Urbanglide E-Cross 800 W, les capteurs se vendent seuls et évitent d’acheter un moteur, mais leur remplacement passe par l’ouverture du moteur et par un fer à souder : c’est un travail d’atelier.

Contrôlez le serrage de l’axe avant de refermer

Deux raisons de finir par là. La première : Minimotors écrit lui-même, dans le manuel d’une de ses Dualtron, que les vibrations répétées provoquent un desserrage fréquent du moteur, de la jante et de la boulonnerie de fixation. Sur ces machines, un axe qui bouge dans les pattes n’est donc pas une anomalie rare, c’est un point de contrôle périodique, et le geste se transpose sans risque aux autres marques. La seconde : un écrou d’axe sous-serré laisse l’axe glisser, use les pattes, et finit par arracher le câble moteur, c’est-à-dire la panne numéro un que vous venez de chercher au test 2.

Regardez, sans rien desserrer, que l’axe est à fond dans les pattes des deux côtés, que les rondelles anti-rotation sont en place et leur ergot bien encliqueté, et qu’aucun écrou n’a bougé. Si un écrou a bougé, ne le resserrez pas à l’estime. Serrez l’écrou d’axe au couple indiqué par la notice, avec du frein-filet là où la notice le prévoit ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier. Ce couple se prend à la clé dynamométrique. Aucune des notices que nous avons lues n’en donne pour l’axe, et les valeurs qui circulent sur le web viennent du vélo électrique à cadre acier, alors qu’une patte de trottinette est en aluminium et n’a pas de bras de couple. Trop serrer fait autant de dégâts que pas assez : filets foirés, roulements bloqués, aluminium déformé. Si vous trouvez du jeu ou un écrou desserré, ne roulez plus avant ce contrôle.

Rebranchez, refermez le deck, testez, puis commandez la bonne pièce

Rebranchez couleur sur couleur en vous servant de vos photos, remettez le passe-fil caoutchouc bien en place dans son trou de passage, reposez les colliers sans écraser le faisceau, rebranchez la batterie en dernier, puis refermez le capot. Un essai deck ouvert, batterie branchée, est un travail d’atelier. Faites l’essai deck refermé, machine posée au sol ou calée, roue motrice dégagée, sans jamais approcher la main de la roue ; sur une machine à deux moteurs, les deux roues motrices sont dégagées. La roue doit partir dans le bon sens, monter en vitesse progressivement, sans à-coup au premier millimètre de gâchette, sans bruit métallique et sans coupure. Coupez, attendez l’arrêt complet de la roue, puis, machine éteinte, relancez-la à la main pour vérifier qu’elle est restée libre. Ensuite seulement, reposez au sol et faites un essai de freinage à l’arrêt, chaque frein serré en poussant la machine à la main, puis, casque sur la tête, faites un essai de freinage à faible vitesse, sur un espace dégagé.

Vous savez alors quoi commander, et c’est le seul but de ces quatre tests. Bruit, résistance et vibrations sans défaut électrique : des roulements. Coupure dans les bosses et gaine fendue à la sortie d’axe : un câble moteur, et le ressort de câble avec, quand il existe. Broche noircie ou fondue : un connecteur, à faire remplacer à l’atelier. Broutement et saccades avec trois phases équilibrées : les capteurs Hall. Une phase déséquilibrée ou ouverte : le moteur. Tout propre du côté moteur : le contrôleur. Vérifiez ensuite le modèle, l’année, l’avant ou l’arrière et le type de connecteur avant de valider la commande : sur beaucoup de machines, deux millésimes du même modèle ne prennent pas la même pièce, et une roue avant et une roue arrière sont parfois deux références distinctes. Commande en semaine avant 13 h, livraison le lendemain (hors jours fériés).

Un dernier mot sur la limite du bricolage. Écouter une roue, suivre un câble, regarder des broches et comparer trois phases au multimètre se fait chez soi. Ouvrir un moteur-roue pour dessouder un capteur Hall, extraire des roulements à la presse, ou trancher entre deux contrôleurs sans pièce de référence, non : c’est là que les pannes réparables deviennent des moteurs à remplacer. Si un connecteur est fondu, si vous ne trouvez pas le brochage de votre modèle, si les trois phases donnent des valeurs incohérentes, ou si vous préférez simplement une réponse ferme avant d’engager la dépense, passez à l’atelier au 24 rue de la Marne à Châlons-en-Champagne, du lundi au samedi de 11 h 30 à 18 h, ou appelez le 07 67 61 52 49 : on fait le diagnostic sur la machine et on vous dit quelle pièce commander. Un diagnostic moteur ou contrôleur fait partie des réparations complexes : comptez 3 à 7 jours ouvrés d’immobilisation. Le diagnostic est payant, déduit si vous faites réparer, et vous recevez un devis avant que l’atelier ne touche à la machine.
