Trottinette qui ne démarre plus après la pluie : le connecteur étanche

Cette page s’adresse à celui qui a roulé sous l’averse, ou lavé sa machine au jet, et qui la retrouve morte le lendemain : écran noir, phare qui reste éteint, accélérateur sans réaction, ou frein qui coupe le moteur en permanence. Le premier réflexe est de commander un contrôleur ; le bon réflexe est d’ouvrir et de regarder la couleur du cuivre. Très souvent, ce qui a lâché n’est pas une carte électronique mais une liaison : un connecteur qui a pris l’eau, dont les broches se sont oxydées et qui ne fait plus contact. Le spray silicone passé par-dessus ne règle rien de durable ; ce qui règle le problème, c’est de couper la liaison et de la refaire avec un connecteur étanche. Le pas à pas qui suit vaut pour toutes les marques, parce qu’il ne dépend pas de votre machine mais du nombre de fils à reprendre : la gamme étanche va de 2 à 6 broches, mâle et femelle vendus séparément, avec 18 cm de queue de câble de chaque côté. Comptez 60 minutes pour le geste, niveau moyen — auxquelles s’ajoute le temps de séchage de l’étape 1, qui, lui, ne se raccourcit pas.

Coupez tout et laissez sécher avant d’ouvrir

Éteignez la machine, débranchez le chargeur, et surtout ne la remettez pas en charge pour voir si ça repart. Une trottinette qui a pris l’eau se sèche 24 à 48 heures dans un local ventilé, sans aucune mise en charge. C’est un temps de séchage, pas un délai de réparation, et il tombe pile au moment où l’on est le plus tenté d’appuyer sur le bouton. Ne posez pas la machine sur un radiateur, ne passez pas le décapeur thermique sur l’électronique et n’utilisez pas de nettoyeur haute pression pour « rincer » : la chaleur déforme les plastiques et la pression pousse l’eau exactement là où elle n’était pas encore.

Quand le délai est passé, isolez la machine avant de toucher au moindre fil. Avant même d’ouvrir, retirez bague, montre et bracelet, et prévoyez un endroit hors du plancher où poser vos outils : tout pack lithium, 36 V compris, fait un arc en cas de court-circuit, et un outil métallique qui tombe entre deux bornes suffit. Éteignez ensuite la machine, vérifiez que le chargeur est débranché, déposez le capot de plancher — à ce stade ce n’est encore que de la visserie —, repérez le connecteur principal de la batterie et débranchez-le, tenu par son corps et jamais par les fils. Ce n’est pas une option : tant que la batterie est en place, le faisceau reste sous tension écran éteint, et deux brins nus qui se touchent suffisent à emporter le contrôleur. Si vous ne trouvez pas ce connecteur, arrêtez-vous là et faites faire l’intervention. Deux règles ne se négocient pas ensuite. La roue motrice tourne dès qu’un accélérateur est branché et alimenté : gardez les mains loin de la roue tant que la batterie n’est pas débranchée. Et si la batterie a été immergée, si elle est chaude, gonflée, déformée ou si elle dégage une odeur, arrêtez ici : ne la chargez pas, ne la percez pas, sortez-la du logement d’habitation si vous le pouvez sans risque, et faites-la voir. Ce cas-là n’est pas un travail de connectique.

Ouvrez et regardez la couleur du cuivre

Le plancher est ouvert et la batterie débranchée. Déposez aussi le cache de potence si le défaut se situe en haut, puis séparez les connecteurs un par un en regardant l’intérieur de chaque moitié. Les zones qui prennent l’eau sur une trottinette sont toujours les mêmes, et les voici dans l’ordre où les ateliers les citent :

• Le port de charge — un bouchon fatigué ou un joint durci, et l’eau arrive directement sur les contacts.
• Le plancher, où logent le contrôleur et le faisceau : c’est le point bas de la machine, tout ce qui coule finit par s’y rassembler.
• Les connecteurs de la batterie et du BMS.
• Les nappes et le display, exposés en haut de la potence.
• Les passages de câbles, partout où la gaine frotte, se fend ou entre dans un tube.
• Plus rarement, le moteur et ses roulements.

Commencez par la zone qui correspond à votre symptôme : phare mort, on remonte la liaison du phare ; plus rien du tout, on remonte vers la batterie et le port de charge.

Ce que vous cherchez se voit à l’œil nu : une broche noircie, un dépôt vert-de-gris, de l’eau restée dans le corps du connecteur, une gaine gonflée près de l’entrée des fils, du cuivre terni ou noir au lieu de cuivre brillant ou étamé. Tirez doucement sur chaque fil à l’entrée du connecteur : un fil qui bouge tout seul dans sa gaine est corrodé en dessous. Ne commandez aucune pièce chère avant d’avoir fait ce tour-là : un connecteur oxydé donne exactement les mêmes symptômes qu’un contrôleur mort, et il coûte quelques euros.

Relevez le brochage avant de couper quoi que ce soit

C’est l’étape que l’on saute et qui coûte l’après-midi. Avant de séparer quoi que ce soit, photographiez le connecteur d’origine des deux côtés, en cadrant bien le détrompeur — l’ergot ou le méplat qui empêche de le brancher à l’envers — puis repérez chaque fil d’une étiquette : un bout d’adhésif de peintre et un feutre suffisent. Notez sur un papier la position de chaque couleur par rapport au détrompeur, pas seulement la couleur : d’une marque à l’autre, et parfois d’un lot à l’autre chez un même fabricant, les codes couleur ne suivent aucune norme. Un rouge n’est pas nécessairement un positif.

Nous ne publions pas de table « telle broche égale telle fonction » pour cette gamme, parce qu’il n’en existe pas de fiable : le brochage est celui de votre machine, pas celui du connecteur. C’est vous qui le relevez, et c’est vous qui le reproduisez à l’identique. Une inversion sur un accélérateur, sur un capteur de frein ou sur des capteurs Hall de moteur ne fait pas « ne rien marcher » : elle peut détruire le contrôleur à la première mise sous tension. Au moindre doute sur votre lecture, n’allez pas plus loin : l’atelier relèvera le brochage.

Mesurez ce qu’il faut pour commander le bon connecteur

Cinq mesures suffisent, et elles évitent toutes un aller-retour :

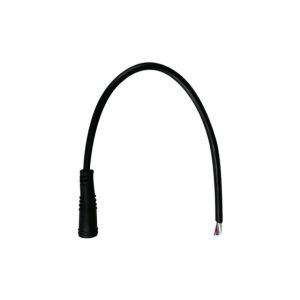

• Le type de liaison — ces connecteurs étanches servent aux liaisons de signal : phare, capteur de frein, accélérateur, display, capteurs Hall. Ne les posez jamais sur un câble de batterie, de port de charge ou sur une phase du moteur, quelle que soit sa section : leur intensité admissible n’est pas publiée, et une liaison de puissance mal dimensionnée chauffe. Ces liaisons-là se refont à l’atelier.
• Le nombre de broches — il se compte sur le connecteur déposé, il ne se devine pas. Un phare ou un capteur de frein tient souvent sur peu de fils, un accélérateur ou un display en demande davantage, un jeu de capteurs Hall encore plus : comptez, ne déduisez pas.
• Le genre — mâle ou femelle. Les deux moitiés sont vendues séparément : prenez les deux, et remplacez la liaison entière. Greffer une moitié neuve sur une moitié déjà corrodée fait revenir la panne dans le mois.
• Le diamètre du fil une fois dénudé, au pied à coulisse — c’est lui qui décide de la couleur du manchon à l’étape 6.

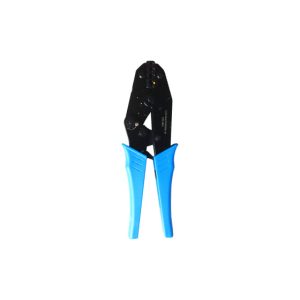

• La section du câble en mm² — la pince à sertir du catalogue va de 0,25 à 6 mm². Au-delà, typiquement sur les câbles de puissance d’une machine 60 V, elle ne sertit plus correctement et la cosse chauffe : ce travail-là passe par l’atelier.

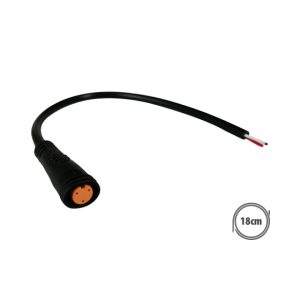

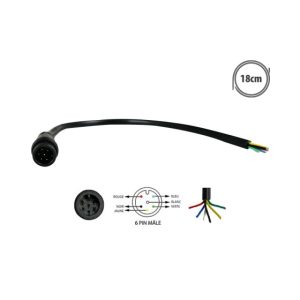

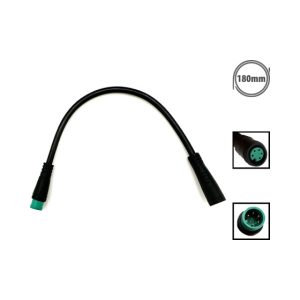

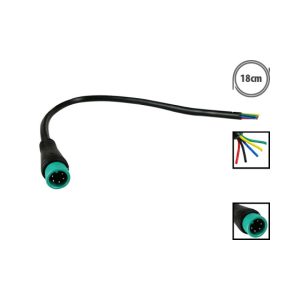

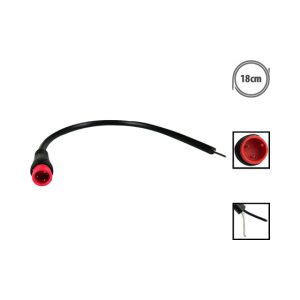

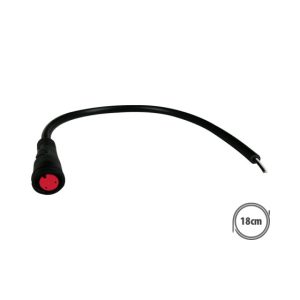

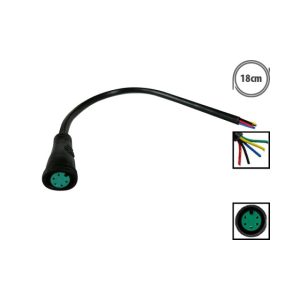

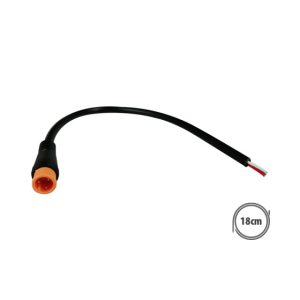

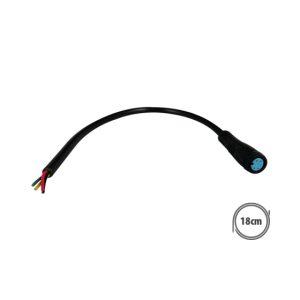

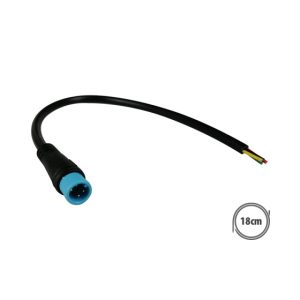

• La longueur utile — chaque moitié de la gamme étanche arrive avec 18 cm de câble. Si votre reprise tombe loin du point de coupe, prévoyez de quoi rallonger plutôt que de tirer sur le faisceau.

Les pièces ne partent pas de l’atelier de Châlons : elles sont expédiées directement par le fournisseur. Commande en semaine avant 13 h, livraison le lendemain (hors jours fériés). Profitez du délai pour vérifier que vous avez de quoi chauffer les gaines : un pistolet à air chaud. Pas de briquet ni de flamme nue dans un plancher ouvert, à quelques centimètres d’un pack lithium.

Coupez l’ancien connecteur et retrouvez du cuivre propre

Coupez de part et d’autre du connecteur mort, puis dénudez sur quelques millimètres et regardez. Le cuivre doit être brillant, ou gris clair s’il est étamé. S’il est noirci ou terni, il ne prendra pas toujours facilement la soudure, même avec du flux — et la jonction qui tient à l’établi lâchera sous les vibrations. Recoupez alors centimètre par centimètre jusqu’à retrouver du cuivre sain : la corrosion remonte à l’intérieur de la gaine, souvent plus loin que ce que l’on croit. Si vous avez trop coupé et qu’il ne reste plus assez de fil, ne tirez pas sur le faisceau : greffez un bout de fil neuf de même section et faites deux jonctions au lieu d’une.

Décalez les points de coupe de vos fils en escalier, d’un centimètre ou deux les uns par rapport aux autres. Les jonctions ne se retrouveront pas côte à côte dans la même gaine, le faisceau restera souple, et deux reprises voisines ne pourront pas se toucher si une gaine se fend un jour.

Raccordez un fil à la fois

Ne dénudez jamais deux fils en même temps. On raccorde, on gaine, on referme, et seulement ensuite on passe au suivant : c’est la seule méthode qui rend une inversion impossible et qui évite qu’un brin nu vienne toucher son voisin. Mettez vos lunettes avant de chauffer, et ne chauffez jamais une gaine au-dessus du pack batterie : dégagez le faisceau de la zone ou glissez une protection entre les deux, et gardez le pistolet en mouvement. Pour un fil de signal, le plus simple est le manchon thermosoudable — la petite gaine qui contient un anneau de soudure et deux bagues de colle. Le choix de la couleur n’est pas décoratif, c’est une correspondance de diamètre de câble :

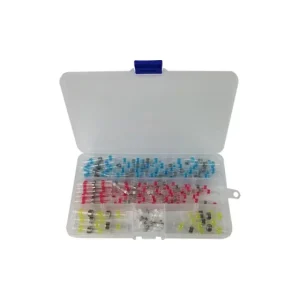

• Blanc — fil de 0,4 à 0,5 mm
• Rouge — fil de 0,6 à 1 mm
• Bleu — fil de 1,3 à 1,6 mm
• Jaune — fil de 2 à 2,6 mm

Trop grand, l’anneau de soudure ne touche pas les brins et vous obtenez une jonction qui ne tient que par la colle ; trop petit, il n’entre pas. Torsadez les deux brins ensemble, glissez le manchon bien au centre, puis chauffez en tournant régulièrement autour jusqu’à ce que l’anneau coule et que les deux bagues transparentes débordent en bourrelet de chaque côté. Laissez refroidir sans bouger, puis tirez sur la jonction : elle doit résister. Si vous préférez sertir, la pince à cosses du catalogue fait le travail dans sa plage de 0,25 à 6 mm², à condition de gainer ensuite — un sertissage nu n’est pas étanche.

Gainez la reprise et posez le connecteur étanche

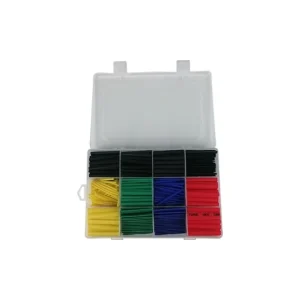

Enfilez la gaine thermorétractable avant de faire la jonction, sur le fil, poussée loin du point chaud : c’est l’erreur classique, et la seule façon de la rattraper est de tout recouper. La boîte de gaines du catalogue couvre du 1,5 au 10 mm de diamètre ; prenez celle qui glisse sans forcer à froid et qui serre franchement après chauffe. Sur un point exposé aux projections, une seule couche suffit rarement : superposez-en plusieurs, chacune débordant largement de la précédente. Terminez en regroupant le faisceau au ruban tissu nylon, qui tient de −40 à +105 °C — c’est le bon ruban pour faire propre, mais il ne va jamais au contact d’une pièce chaude. Contre un élément qui chauffe ou sous une soudure, c’est le Kapton, donné pour 300 °C côté adhésif silicone, le film polyimide lui-même tenant bien au-delà.

Reste à monter le connecteur étanche. Vérifiez que le joint est bien logé dans sa gorge avant d’assembler, et qu’aucun brin ni aucune gaine ne l’empêche de porter. Emboîtez en respectant le détrompeur, puis serrez la bague à la main jusqu’en butée, sans pince : c’est la bague qui écrase le joint, une clé n’ajoute que du plastique fissuré. Ne mettez rien dans les contacts — ni graisse, ni silicone, ni surtout de pâte thermique. On lit sur des sites marchands qu’il faudrait enduire les connecteurs de pâte thermique pour « assurer un contact » : c’est faux et nuisible. La pâte thermique conduit la chaleur, pas le courant ; sa place est entre le boîtier du contrôleur et son support métallique, jamais dans une connectique, où elle isole les contacts et retient l’humidité.

Trouvez par où l’eau est entrée

Un connecteur noyé est un symptôme, pas la panne. Si vous refermez sans avoir cherché l’entrée d’eau, le connecteur neuf finira comme l’ancien, simplement un peu plus tard. Passez en revue le passage de câble en bas de la potence, le bouchon ou le joint du port de charge, l’état du capot de plancher et de ses vis — une seule vis manquante suffit —, les gaines fendues au ras de la roue, et le joint de display. Rappelez-vous que l’eau ne monte pas : elle entre en haut, court à l’intérieur de la gaine et ressort dans le premier connecteur qu’elle rencontre, parfois loin de son point d’entrée.

Deux gestes simples réduisent le risque au remontage. Orientez la liaison réparée vers le bas quand la place le permet, et laissez le câble former une petite boucle avant d’arriver au connecteur : l’eau qui suit la gaine s’égoutte au point bas au lieu d’entrer dans la prise. C’est de la pratique d’atelier, pas de la magie, et cela ne dispense pas de refermer proprement.

Remontez le faisceau sans le pincer

Reposez les câbles dans leurs chemins d’origine, jamais en travers d’un bord vif ni sous une vis. Refixez au collier plastique, serré juste assez pour tenir : un collier écrasé coupe l’isolant à la longue et vous ramène ici quelques mois plus tard. Gardez la liaison neuve loin de la roue, du disque de frein et de l’étrier, et vérifiez que le câble moteur sort du plancher sans être pincé par le capot ni par une vis.

Avant de refermer le capot, braquez la direction à fond des deux côtés et regardez ce qui se passe dans la potence : rien ne doit tirer, rien ne doit être pincé au pliage. Vérifiez ensuite qu’aucun fil ne passe sous le plan de joint du capot — c’est comme ça qu’on crée soi-même l’entrée d’eau suivante. Rebranchez alors la batterie, avec les mêmes précautions qu’au débranchement, puis refermez le capot et remettez toutes les vis, pas seulement celles qui se voient.

Rebranchez et vérifiez fonction par fonction

La batterie est rebranchée et le capot refermé, toutes vis remises : c’est seulement maintenant qu’on allume. Faites l’essai deck refermé, machine posée au sol ou calée, roue motrice dégagée, sans jamais approcher la main de la roue. Sur une machine à deux moteurs, les deux roues doivent être dégagées, sur une béquille ou un support stable. Retirez tout outil posé sur le plancher. Allumez, puis testez une fonction à la fois : l’écran s’allume et affiche une tension cohérente, le phare répond à sa commande, la poignée de frein coupe bien le moteur, l’accélérateur monte progressivement et redescend sans à-coup. Si un code d’erreur apparaît et revient après extinction, n’insistez pas : coupez, rouvrez le capot et reprenez le brochage relevé à l’étape 3, batterie débranchée comme indiqué plus haut.

Si tout répond, coupez et reposez la machine au sol. Faites un essai de freinage à faible vitesse, sur un espace dégagé. Roulez ensuite quelques centaines de mètres, puis éteignez et rouvrez le capot : la reprise se regarde batterie débranchée comme indiqué plus haut. Une gaine qui a bougé, un collier qui a glissé ou une trace d’humidité se voient tout de suite et se corrigent en deux minutes. Recontrôlez de la même façon après votre première sortie sous la pluie.

Passez par l’atelier quand la machine a été immergée, quand la batterie est chaude, gonflée ou odorante, quand la section des câbles dépasse 6 mm², quand la reprise se situe dans le moyeu moteur ou sur les capteurs Hall, quand un code d’erreur persiste après remontage, ou tout simplement quand le brochage d’origine n’est plus lisible : à ce stade, une erreur ne coûte plus un connecteur mais un contrôleur. Family Trott répare et conseille au 24 rue de la Marne, 51000 Châlons-en-Champagne, du lundi au samedi de 11 h 30 à 18 h, au 07 67 61 52 49. Ces cas-là sont des réparations complexes : comptez 3 à 7 jours ouvrés d’immobilisation en atelier. Le diagnostic est payant, déduit si vous faites réparer, et vous recevez un devis avant que l’atelier ne touche à la machine. Pour les pièces et les consommables, l’expédition est faite directement par le fournisseur : commande en semaine avant 13 h, livraison le lendemain (hors jours fériés).
