Ouvrir le deck d’une Xiaomi M365 ou Pro : 17 ou 21 vis Torx T10

Cette page s’adresse au propriétaire d’une Xiaomi M365, 1S, Essential, Mi3, M365 Pro ou Pro 2 qui doit ouvrir le plancher de sa machine : refaire une étanchéité, remplacer un joint écrasé, atteindre la batterie, le contrôleur ou le câble du feu arrière. C’est le geste par lequel commence presque toute réparation électrique sur ces trottinettes, et c’est aussi celui qui laisse le plus de traces quand il est mal fait. Comptez 30 minutes pour une ouverture et une fermeture propres, davantage si vous refaites le joint d’étanchéité.

Ce que ce tutoriel règle : sortir les 17 ou 21 vis Torx T10 du cache batterie sans en arrondir une seule, décoller le capot sans marquer le plan de joint, et refermer un deck qui reste sec. Ce qu’il ne règle pas : une batterie en fin de vie, un contrôleur mort, un châssis fissuré. Il vous amène devant ces pièces, il ne les remplace pas.

Un avertissement avant de toucher quoi que ce soit. Sur ces machines, la batterie est enfermée dans le deck : vous ne pouvez pas la débrancher avant d’ouvrir, vous ouvrez donc un compartiment sous tension. Travaillez machine éteinte, chargeur débranché, sur une trottinette sèche, et ne laissez jamais un outil métallique en travers du compartiment. Si vous découvrez à l’intérieur un pack gonflé, une odeur de brûlé, une coulure ou de l’eau, refermez sans rien démonter de plus, ne rechargez pas la trottinette et appelez l’atelier.

Coupez la trottinette et écartez le risque électrique

Éteignez la machine et vérifiez que l’écran est noir avant de la manipuler : c’est l’écran qui fait foi, pas le bouton. Débranchez le chargeur et refermez la trappe du port de charge. Retirez bague, montre et bracelet métallique : un bijou qui touche deux points d’un pack lithium fait un court-circuit franc, sans prévenir et sans bruit.

Sur ces Xiaomi, le moteur est logé dans la roue avant. Machine éteinte, elle ne peut pas se mettre à tourner, mais gardez le réflexe : on ne travaille pas sous une trottinette allumée. Installez-vous dans un endroit sec et bien éclairé, sur une table ou un tapis, pas au bord d’un trottoir. Vous allez sortir dix-sept ou vingt et une vis minuscules, et une vis perdue dans une grille d’évacuation immobilise la machine aussi sûrement qu’une panne.

Rassemblez l’outillage et les pièces avant d’ouvrir

La règle sur ce chantier est simple : on n’ouvre pas un deck sans le joint neuf et les vis de rechange sous la main. Le joint d’origine a été comprimé, chauffé et décollé à chaque ouverture, il ne reprend plus sa forme ; quant aux vis, il suffit d’une tête abîmée pour que vous ne puissiez plus refermer correctement. Les commander après avoir ouvert, c’est laisser la trottinette éventrée plusieurs jours. Commande en semaine avant 13 h, livraison le lendemain (hors jours fériés).

• Tournevis Torx T10, embout en bon état, pour les vis du cache batterie
• Clé Allen de 3 mm, uniquement si vous devez déposer le boîtier du contrôleur
• Spatule ou médiator en plastique pour décoller le capot, jamais une lame d’acier
• Papier absorbant et chiffon sec pour nettoyer la surface de contact
• Une boîte à compartiments, ou un carton et du ruban adhésif, pour ranger les vis dans l’ordre où elles sortent
• Lampe ou frontale pour éclairer l’intérieur du deck
• Mousse, serviette ou vieux tapis pour poser le guidon et l’écran
• Téléphone, pour photographier la position des vis, le passage des câbles et l’étiquette de la machine
• Un joint silicone souple si vous refaites l’étanchéité : la procédure de référence publiée sur ces Xiaomi prescrit du Loctite 5926, choisi parce qu’il reste souple et ne se fissure pas en durcissant ; c’est toutefois un silicone acétique, que sa fiche technique dit capable de corroder certaines surfaces métalliques : près du pack et de ses connecteurs, préférez un silicone de plan de joint à réticulation neutre

Pliez le guidon et retournez la trottinette

Déverrouillez le levier de pliage, abaissez le guidon et accrochez-le sur le crochet du garde-boue arrière : c’est la préparation décrite par le guide de démontage de référence pour toute intervention sous le plancher. Retournez ensuite la trottinette roues en l’air, posée sur le guidon et sur le bout de la potence, en glissant une mousse ou un vieux tapis sous l’écran et sous les poignées. Les rayures qu’on se fait à ce moment-là sont celles qu’on remarque une semaine plus tard.

Profitez de la machine retournée pour photographier l’étiquette du numéro de série, inscrite sous le plateau : c’est elle qui permet d’identifier votre version exacte au moment de commander. Regardez au passage l’état des plastiques de deck avant et arrière, ceux qui referment la jonction avec la potence et la zone au-dessus de la roue : blanchis, fendus autour d’une vis, ils claquent à chaque bosse et les vis ne mordent plus. Ils se remplacent pendant que la trottinette est déjà retournée, pas à la prochaine ouverture.

Comptez les vis avant d’en sortir une seule

Il existe deux capots différents, pas un, et le comptage des vis est le moyen le plus simple de savoir lequel est monté sur votre machine. Le marchand qui vend ces capots et les jeux de vis correspondants annonce 17 vis pour le groupe M365, 1S, Essential et Scooter 3, et 21 vis pour le groupe Pro et Pro 2, dont le châssis est plus long et plus large. Comptez-les sur votre trottinette avant de commander : le capot, le joint et le nombre de vis en dépendent.

Prenez une photo du dessous du deck vis en place. Elle vous servira au remontage à vérifier qu’aucun emplacement n’est resté vide, ce qui est l’erreur la plus fréquente et la plus discrète : un capot auquel il manque deux vis ne bâille que de quelques millimètres, et c’est par là que l’eau des flaques entre.

Sortez les vis Torx T10 sans arrondir une tête

Toutes les vis du capot sont des Torx T10. Le vendeur de pièces le dit lui-même : les vis d’origine sont fragiles et leur empreinte s’abîme facilement, aussi bien en roulant qu’au démontage. Une seule tête arrondie sur dix-sept et le chantier s’arrête. Commencez donc par nettoyer chaque empreinte à sec, avec une pointe ou une vieille brosse à dents : la terre tassée au fond empêche l’embout de descendre à fond, et un embout à moitié engagé est exactement ce qui arrondit une vis.

Tenez le tournevis bien dans l’axe de la vis, poussez fort vers le bas et tournez lentement. Ne travaillez jamais de biais et n’essayez aucune autre taille : un T9 flotte dans l’empreinte et l’arrondit au premier effort, et un tournevis plat forcé dedans fait le même dégât en une seconde. Si une vis résiste franchement, arrêtez et repassez sur les autres : une vis corrodée se traite à part, pas à la force du poignet. Rangez les vis dans l’ordre où elles sortent, en les collant sur une bande de ruban adhésif ou dans une boîte à cases. Rien ne garantit qu’elles soient toutes de la même longueur et aucune source publique n’en donne la liste : tant que ce n’est pas mesuré, la seule sécurité est de remettre chacune à sa place.

Décollez le capot sans marquer le plan de joint

Le capot n’est pas seulement vissé. Il est aussi collé : le guide de démontage de référence demande explicitement de décoller l’adhésif avant de mettre la plaque de côté, et le capot porte en plus son joint d’étanchéité. Décollez lentement, en partant d’un angle, avec une spatule en plastique. N’insérez jamais une lame de tournevis entre le capot et le châssis : la lame marque le plan de joint, et un plan de joint marqué ne redevient jamais étanche, quel que soit le joint que vous poserez ensuite.

Soulevez d’abord de quelques millimètres et regardez sous le capot avant de le dégager complètement. Vous cherchez un fil qui serait encore relié, une nappe tendue, un connecteur pris dans le bord. Si quelque chose retient, ne tirez pas : posez le capot en appui, éclairez, et libérez à la main.

Ne touchez que ce que vous êtes venu changer

Une fois le deck ouvert, vous avez sous les yeux le pack batterie, son faisceau et le boîtier du contrôleur. Si vous devez travailler à l’intérieur, débranchez la nappe principale de la batterie en premier : c’est l’ordre documenté par le guide de démontage de référence, qui poursuit ensuite par la nappe noir et rouge, puis la nappe blanc, jaune et vert. Les connecteurs se libèrent en pressant les bords du connecteur et en tirant sur le connecteur lui-même, jamais sur les fils. Le boîtier du contrôleur, lui, est tenu par trois vis à la clé Allen de 3 mm.

Si vous êtes venu uniquement pour le joint, les vis ou le capot, ne débranchez rien du tout : chaque connecteur rouvert est une panne intermittente potentielle. Et un mot clair sur un sujet que l’ouverture du deck met à portée de main : le contrôleur est là, mais débrider une trottinette est interdit sur la voie publique en France. Nous ne le faisons pas et nous ne l’expliquons pas.

Reposez le joint et rangez les câbles avant de replaquer

Nettoyez la surface de contact au papier absorbant, côté châssis comme côté capot, avant de refermer. Examinez le joint : écrasé, durci, coupé ou simplement en place depuis des années, il ne plaque plus et il se remplace. Un capot neuf est livré avec son joint déjà installé, ce qui règle la question quand vous changez les deux. Si vous aviez débranché des connecteurs, rebranchez-les maintenant dans l’ordre inverse de la dépose, la nappe principale de la batterie en tout dernier, à fond, jusqu’en butée, machine éteinte et chargeur débranché : une fois le silicone posé, vous n’aurez plus que cinq minutes. Si vous refaites l’étanchéité au silicone, posez un cordon régulier sur tout le pourtour du châssis, jamais dans les pas de vis : du silicone dans un filetage et la vis ne prend plus, ou arrache le filet. Reposez ensuite le capot dans les cinq minutes, avant que le produit ne commence à prendre, puis retirez l’excédent.

Dernier geste avant de replaquer : rentrez le faisceau. Un câble pincé entre le capot et le châssis est le piège classique de tous les decks, quelle que soit la marque. Il ne se voit pas, il ne se sent pas au serrage, et il se coupe des semaines plus tard, en pleine sortie. Passez un doigt sur tout le pourtour et vérifiez qu’aucun fil ne dépasse du plan de joint.

Revissez ferme, sans excès

Engagez d’abord toutes les vis à la main, deux ou trois tours chacune, sans en serrer aucune. C’est ce qui garantit que le capot est bien présenté et que chaque vis retrouve son filetage. Serrez ensuite progressivement, en alternant d’un côté à l’autre plutôt qu’en bloquant chaque vis à fond au fur et à mesure, et faites deux passes. Aucune des sources de référence du secteur ne publie de couple de serrage pour ce capot, ni Xiaomi, ni les guides de démontage, ni les vendeurs de pièces — et nous ne reprenons pas les valeurs qui circulent sans source. La seule règle écrite qu’un constructeur ait publiée sur ce geste est celle du manuel E-TWOW : ferme mais sans excès. Trop serré, la vis arrache la matière du châssis ; pas assez, le capot bâille et l’eau passe.

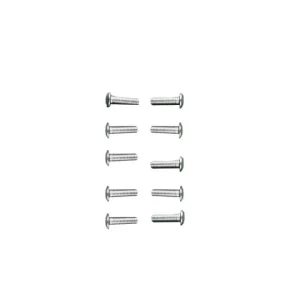

Sur la matière des vis, un point que personne n’écrit et qui coûte cher : d’après l’inventaire de visserie le plus détaillé publié sur ces machines, les vis de capot batterie sont en inox A2, alors que celles du guidon sont en acier 10.9 et celles de l’étrier de frein en acier 8.8. Ces nuances ne sont pas interchangeables : reprendre une vis de guidon dans un sachet d’inox de quincaillerie est une faute mécanique. Ne mélangez pas les sachets, et si vous passez le capot en vis inox à empreinte BTR, notez que l’outil change et que ce n’est plus un Torx T10 qu’il vous faudra à la prochaine ouverture.

Vérifiez que la machine repart et que le deck reste sec

Remettez la trottinette sur ses roues, dépliez la potence et contrôlez que le verrou de pliage est bien enclenché : la potence ne doit ni bouger ni cliqueter. Allumez-la ensuite et contrôlez dans l’ordre : l’écran s’allume et affiche le niveau de batterie, le phare avant répond, le feu arrière s’allume au freinage, le levier de frein revient. Poussez la trottinette à pied sur quelques mètres, levier serré : le frein doit la retenir. Faites un essai de freinage à faible vitesse, sur un espace dégagé. Faites ensuite un essai lent dans un endroit sans circulation. Écoutez : un claquement sous le plateau à chaque bosse signale un capot mal plaqué, une vis manquante ou un plastique de deck fendu. Profitez-en pour regarder l’usure du grip du plateau : c’est un point que le manuel d’entretien E-TWOW inscrit noir sur blanc dans sa révision, et qu’on ne pense à faire que quand la trottinette est déjà entre les mains.

Pour l’étanchéité, la vérification est dans le temps, pas le jour même. Ne passez jamais de tuyau d’arrosage ni de nettoyeur haute pression sur une trottinette : chiffon humide et détergent doux, rien d’autre. Après la première sortie sous la pluie, rouvrez et regardez s’il y a des traces d’humidité à l’intérieur. Et prenez l’habitude de recontrôler la visserie. Xiaomi ne publie aucune périodicité ; le seul constructeur qui en donne une est E-TWOW, qui prescrit dans son manuel une vérification de la visserie une fois par mois, ou toutes les trois sorties sur terrain accidenté, et un contrôle d’étanchéité tous les six mois. C’est une autre marque, la fréquence est donnée à titre indicatif, mais c’est le seul chiffre écrit qui existe.

Arrêtez-vous et appelez l’atelier si une tête de vis est arrondie et tourne dans le vide, si une vis est cassée dans son logement, si un filetage du châssis est arraché, si le plan de joint est entaillé, si le capot est fendu au point de ne plus plaquer, ou si vous trouvez de l’eau, une trace de corrosion ou un pack déformé à l’intérieur du deck. Une batterie qui a pris l’eau ne se sèche pas, elle se diagnostique. Family Trott répare au 24 rue de la Marne, 51000 Châlons-en-Champagne, du lundi au samedi de 11 h 30 à 18 h, au 07 67 61 52 49, et compte 24 à 48 heures d’immobilisation pour une panne courante, 3 à 7 jours ouvrés pour une batterie ou un contrôleur.
