Contrôleur Urbanglide E-Cross Pro et Ride 100 : prise étanche ou non

Ce tutoriel s’adresse à quelqu’un qui possède une Urbanglide E-Cross ou une Ride 100, qui s’apprête à commander un contrôleur — la pièce que certaines fiches appellent carte mère — et qui ne sait pas laquelle des deux versions équipe sa machine. Sur ces modèles, la même trottinette a été vendue avec deux connectiques différentes : une version à prises étanches et une version à prises ordinaires. Les deux contrôleurs se ressemblent, occupent la même place dans le deck, et ne se branchent pas l’un à la place de l’autre. Comptez 30 minutes pour ouvrir le fond de deck, identifier votre version et refermer.

Dans ces 30 minutes, vous ne remplacez rien : le montage de la pièce neuve est un second chantier, le jour où elle arrive. Ici, vous mettez la machine en sécurité, vous ouvrez le fond de deck, vous regardez vos prises, vous notez ce qu’il faut, et vous commandez juste du premier coup. Ce que ça évite est concret : une pièce reçue qui ne se branche pas, un retour, une machine immobilisée une semaine de plus, et surtout la tentation de couper les connecteurs pour les ressouder. Un faisceau recoupé, ce sont des soudures en fond de deck, exactement là où l’eau arrive en premier.

Coupez la trottinette et préparez le débranchement de la batterie

Éteignez la machine par son bouton et débranchez le chargeur s’il est encore en place. Posez-la à plat, sur une surface qui ne raye pas le guidon. Tant que le pack est branché, il y a de la tension partout dans le deck : un tournevis qui glisse entre deux cosses suffit à faire un arc et à souder ce que vous vouliez démonter.

Le connecteur de batterie est dans le deck : vous allez donc ouvrir le fond de deck pack branché, et c’est la seule chose que vous ferez dans cet état. Retirez bague, montre et bracelet, mettez gants et lunettes, ne laissez aucun outil métallique dans le deck, soulevez le capot sans tirer de câble, et débranchez le connecteur de batterie dès qu’il est accessible, avant de toucher à quoi que ce soit d’autre. Sur les contrôleurs Minimotors, un membre d’un forum français rapporte avoir grillé le sien en le manipulant hors tension, parce que les condensateurs restent chargés ; personne ne l’a mesuré sur un contrôleur Urbanglide, traitez-le donc comme chargé. Pack débranché, la carte n’est pas morte pour autant : ne posez ni les doigts ni un outil métallique dessus, et tenez le boîtier par ses bords.

Vérifiez que c’est bien le contrôleur avant de commander

Un contrôleur coûte cher et se fait accuser à tort. Un atelier français qui liste les causes d’une trottinette qui s’allume sans avancer place le contrôleur en sixième position, derrière l’accélérateur, le capteur de frein et le faisceau de potence. Sur une E-Cross bimoteur, un seul moteur muet peut n’être qu’une prise oxydée. Commencez par éliminer ces pistes-là.

Deux repères tranchent vraiment. Le premier se lit à l’écran, avant même de démonter : sur un S866, celui qui équipe les E-Cross, E9 désigne un contrôleur hors service, E10 un câble data, un écran ou un contrôleur, E7 un câble moteur, un capteur Hall ou un contrôleur, E8 une gâchette hors service et E6 un problème de batterie. Cette table a été relevée sur un S866 d’E-Cross : sur une Ride 100, dont l’écran porte une autre référence au catalogue, ne la transposez pas telle quelle.

Le second repère se prend à la main, machine éteinte. Repérez d’abord la roue motrice : c’est celle vers laquelle partent les trois gros fils qui sortent du deck, et sur une bimoteur les deux roues sont motrices. Faites-la tourner à la main. Si elle fait des crans, comme un frein qui accroche, notez-le : une fiche de revendeur donne ce signe pour un contrôleur en court-circuit, la confirmation étant que la roue redevienne libre dès qu’on débranche les trois fils de phase — un essai qui ne se fait qu’une fois le deck ouvert et la batterie débranchée, donc après les étapes qui suivent. Un contrôleur en court-circuit ne doit pas retrouver la batterie : au rebranchement, un arc peut jaillir sur la prise d’alimentation.

Ouvrez le fond de deck sans abîmer les vis

Retournez la trottinette et repérez les vis du fond de deck. Aucun constructeur ni aucun tutoriel ne publie leur type ni leur taille pour les Urbanglide : présentez la lame, l’embout ou la clé, vérifiez qu’elle remplit toute l’empreinte, et n’appuyez qu’une fois qu’elle ne danse plus. Une vis de fond de deck vit sous la pluie et les projections, elle est souvent grippée. Si l’une résiste, appuyez fort dans l’axe pendant que vous tournez plutôt que d’augmenter le couple : c’est ce qui l’arrondit.

Posez les vis dans l’ordre où vous les sortez, sur un chiffon ou sur du ruban adhésif collé à l’envers, plutôt que toutes ensemble dans une coupelle. Des longueurs différentes sur un même capot sont fréquentes, et une vis trop longue remontée au mauvais endroit va toucher la carte. Décollez le capot doucement : un joint ou un cordon de silicone peut le retenir, et il tire souvent un câble avec lui. Capot ouvert, débranchez d’abord le connecteur de batterie, en le tirant par son corps, et seulement ensuite passez à la suite.

Photographiez chaque prise avant de débrancher

Avant de toucher un seul connecteur, prenez cinq ou six photos nettes du bloc électronique en place : couleur des fils, position de chaque prise, sens de chaque corps de connecteur. C’est gratuit, ça prend deux minutes, et c’est ce qui vous sauvera au remontage. Étiquetez au ruban de masquage tout ce qui pourrait se confondre.

Si vous devez ensuite débrancher, faites-le une prise à la fois. Un réparateur français décrit la méthode qui ne se trompe pas quand on remplace la pièce : débrancher un câble, le rebrancher aussitôt sur le contrôleur neuf, puis passer au suivant. On ne se retrouve jamais avec deux faisceaux libres devant soi. Et tirez toujours sur le corps du connecteur, jamais sur les fils.

Reconnaissez la prise étanche

Le repère le plus simple est le connecteur data — le multipin qui relie le contrôleur à l’écran — parce que le catalogue vend ce câble dans les deux versions pour les mêmes machines. Trois signes, à regarder dans cet ordre, prise débranchée et en pleine lumière : le corps du connecteur est nettement plus massif, plus épais et plus long qu’un connecteur ordinaire ; un joint est visible, un anneau souple logé dans une gorge ou glissé sur le nez de la partie mâle ; et il y a souvent une bague de verrouillage, une couronne qui tourne et qui vient serrer les deux moitiés l’une contre l’autre.

Une prise non étanche, à l’inverse, est un boîtier plastique plat et sec, retenu par un simple clip, sans joint et sans bague. Le test le plus rapide : essayez de faire tourner la couronne à la main. Si elle tourne, c’est une étanche. Vérifiez ensuite plusieurs prises du même faisceau : sur une machine d’origine, elles sont toutes de la même famille. Si vous trouvez un mélange des deux, quelqu’un est intervenu avant vous — là, une photo envoyée à l’atelier vaut mieux qu’une déduction.

Relevez le marquage, la tension et le nombre de pins

Notez sur papier ou en photo tout ce qui est écrit sur le boîtier : la tension, l’ampérage, la référence gravée ou l’étiquette collée. Comptez les contacts à l’intérieur du connecteur, pas les fils ni les gaines — deux fils peuvent partager une gaine, et c’est le nombre de pins qui définit la référence. Si l’étiquette est illisible, relevez au réglet la longueur, la largeur et la hauteur du boîtier ainsi que l’écartement des trous de fixation : ces cotes permettent de retrouver la pièce.

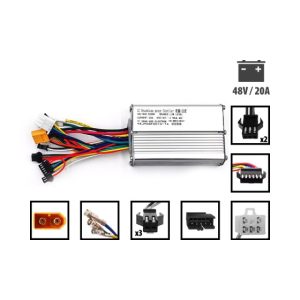

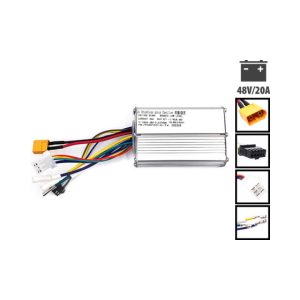

Sur une E-Cross bimoteur, il y a deux contrôleurs, un par moteur, et le catalogue les vend séparément : Controleur A 48v E-cross et Controleur B 48V Urbanglide E-cross. Les fiches de contrôleurs A et B lues au catalogue, pour Dualtron, donnent le A au moteur avant et le B au moteur arrière, et les disent non interchangeables ; sur une E-Cross, c’est le marquage de votre ancien boîtier qui fait foi. Relevez donc la lettre inscrite sur chacun avant de les sortir du deck, et étiquetez-les : une fois posés sur l’établi, ils deviennent impossibles à distinguer. Ce que vous devez avoir noté avant de fermer le carnet :

• Le modèle exact et l’année d’achat de la machine.
• La tension et l’ampérage inscrits sur l’ancien boîtier.
• Étanche ou non étanche, avec une photo de la prise data débranchée.
• Le nombre de pins du connecteur data.
• Le nombre de moteurs, et sur bimoteur la lettre marquée sur chaque boîtier avec la roue qu’il pilote.

Vérifiez le reste du faisceau, pas seulement le contrôleur

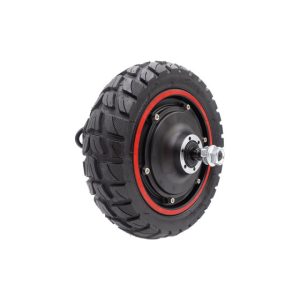

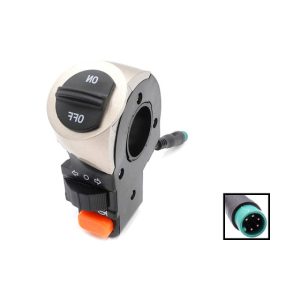

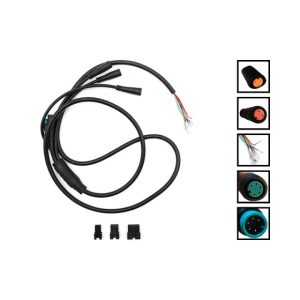

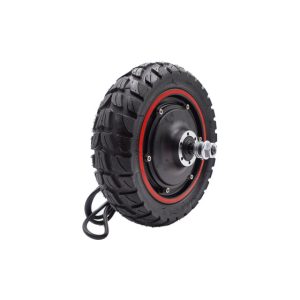

La connectique étanche ne s’arrête pas au contrôleur. Le catalogue vend en deux versions le câble data des Ride 100 Max et 100 Pro2 comme celui des Ride 100XS et 100S ; l’écran S866, la gâchette d’accélérateur, l’interrupteur et même le moteur arrière de l’E-Cross existent en variante à connecteur étanche. Si votre panne a touché plusieurs organes, contrôlez-les tous avant de commander : un contrôleur étanche relié à un câble data non étanche ne se branche pas davantage.

C’est aussi la raison pour laquelle il ne faut pas couper. Les deux connectiques ne se correspondent pas ; passer de l’une à l’autre n’est pas un branchement, c’est une réfection de faisceau. Recouper et ressouder pour marier une prise étanche à un faisceau qui ne l’est pas, c’est ajouter des soudures au point le plus exposé de la machine, et supprimer précisément l’étanchéité que vous étiez en train de payer.

Commandez la référence qui correspond

Avec vos photos et vos notes, la commande devient mécanique. Prenez la même tension et le même ampérage que ce qui est inscrit sur votre ancien boîtier, et la version de connectique que vous venez d’identifier :

• Ride 100 Max et Ride 100 Pro2 : Controleur Urbanglide 100 Max/100 Pro2 (Prise Etanche) ou Controleur Urbanglide 100 Max/100 Pro2 (Prise Non Etanche), avec le câble data de la même version si le vôtre est abîmé.
• E-Cross bimoteur : Controleurs Bimoteurs Urbanglide E-cross ( Prise Etanche) ou Controleurs Bimoteurs Urbanglide E-cross (Prises Non Etanche), ou l’un des deux boîtiers seul selon la lettre relevée sur le vôtre.
• E-Cross à un seul moteur : les contrôleurs E-Cross du catalogue sont référencés en bimoteur, A et B. Comptez vos moteurs, photographiez l’étiquette du boîtier et faites confirmer la référence par l’atelier avant de payer.
• Ride 100XS et 100S : Controleur Urbanglide Ride 100XS 100S, sachant que le câble data de ces modèles existe, lui, dans les deux versions : contrôlez le vôtre avant de le commander.

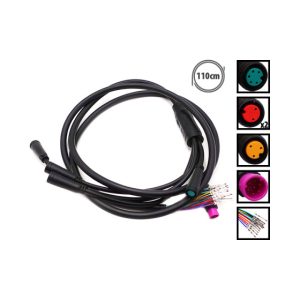

• E-Cross Max 2X2 : la référence de contrôleur de cette machine et son câble data Cable data Urbanglide E-cross Max 2X2 sont à faire confirmer par l’atelier, photo à l’appui.

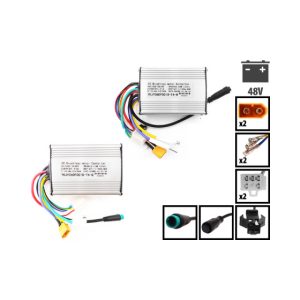

• Smartgyro Baggio et Crossover : le catalogue les traite avec les Urbanglide — Kit controleur display cable Smartgyro Baggio Urbanglide Ride 100Xs d’un côté, Controleurs E-cross Max Bimoteurs Smargyro Crossover de l’autre. Là encore, faites confirmer la référence avant de payer.

Deux mises en garde avant de valider. Ne prenez pas un contrôleur plus rapide ou plus puissant que celui d’origine : en France, une machine débridée n’a pas le droit de rouler sur la voie publique, et un contrôleur qui ne correspond plus à l’écran d’origine peut simplement refuser de dialoguer avec lui. Et si un doute subsiste sur la version, envoyez une photo de vos connecteurs débranchés à l’atelier avant de payer : ça règle la question en un message. Commande en semaine avant 13 h, livraison le lendemain (hors jours fériés).

Refermez, puis montez la pièce neuve dans le bon ordre

Si vous n’avez fait qu’ouvrir pour identifier votre version, refermez tout de suite : rebranchez ce que vous avez débranché, la batterie en dernier, puis passez la main sur tout le faisceau. Aucun câble ne doit être coincé sous le capot ni pincé par une vis, et le câble moteur, celui qui sort du deck vers la roue, est le premier à se faire prendre : s’il est pincé, son isolant s’use là où personne ne regarde. Revissez ensuite. Le jour où la pièce arrive, l’ordre de branchement compte. L’usage d’atelier, qu’une notice de contrôleur générique reprend, est de revisser d’abord le boîtier sur son plan de contact — c’est lui qui évacue la chaleur —, puis de brancher le connecteur de commande, ensuite les fils de phase, et l’alimentation batterie en dernier, polarité vérifiée deux fois.

Sur une connectique étanche, le geste décisif est le verrouillage : enfoncez jusqu’au clic ou vissez la bague à fond, droit, sans forcer de travers. Vérifiez que le joint est bien assis dans sa gorge et qu’il n’est ni pincé ni sorti — un joint mal placé laisse passer l’eau sans que rien ne se voie, et la corrosion met 24 à 72 heures à s’installer après l’exposition. Serrez les vis du capot à la main, sans clé dynamométrique : aucun couple de serrage n’est publié pour ces vis, ni par le constructeur ni par les guides existants, et une petite vis dans de l’aluminium arrache son filet sans prévenir. Venez au contact, et arrêtez-vous là.

Faites l’essai deck refermé, machine posée au sol ou calée, roue motrice dégagée, sans jamais approcher la main de la roue. Sur une E-Cross bimoteur, ce sont les deux roues qui doivent être dégagées. Personne devant, doigts et vêtements à distance. Batterie rebranchée en dernier et capot revissé, gardez une main sur le bouton d’alimentation, allumez et ne touchez pas à la gâchette pendant quelques secondes : si la roue part seule, coupez immédiatement. Donnez ensuite un filet de gaz : la roue doit monter en vitesse régulièrement, sans à-coups ni vibration. Une roue qui vibre au lieu de tourner indique un ordre de phases qui ne correspond pas — ne tentez pas les combinaisons au hasard : coupez, puis, batterie débranchée comme indiqué plus haut (fond de deck rouvert, connecteur de batterie en premier), reprenez les phases exactement comme sur vos photos ; si la vibration persiste, arrêtez là. Serrez chaque frein : le moteur doit se couper immédiatement. Vérifiez enfin que l’écran n’affiche plus de code. C’est seulement après ce test que vous reposez la machine au sol, et le premier essai roulé se fait au pas, dans un endroit dégagé, freins essayés à l’arrêt puis dans les premiers mètres.

Appelez l’atelier plutôt que d’insister dans les cas suivants : les prises de votre faisceau ne sont pas toutes de la même famille, ce qui veut dire que quelqu’un est déjà intervenu ; une vis du fond de deck est arrondie ; la carte porte une trace de brûlé, une odeur ou une auréole verte d’oxydation ; le moteur vibre encore alors que les phases sont rebranchées comme sur vos photos ; un code d’erreur revient alors que la pièce est neuve. Family Trott répare et conseille au 24 rue de la Marne, 51000 Châlons-en-Champagne, du lundi au samedi de 11 h 30 à 18 h, au 07 67 61 52 49. Et si vous n’êtes sûr que d’une chose, c’est de ne pas savoir quelle version vous avez : une photo de vos connecteurs débranchés suffit le plus souvent à trancher avant que vous commandiez.
