Capteur de frein sur levier hydraulique Zoom, Nutt ou XOD : lequel choisir

Ce tutoriel s’adresse à quelqu’un dont le moteur ne se coupe plus quand il freine, dont le feu stop reste éteint, ou qui vient de monter un levier hydraulique et se retrouve avec un fil et un connecteur dont il ne sait pas quoi faire. Il couvre les leviers hydrauliques Zoom, Nutt et XOD, d’origine ou montés en kit, sur Kukirin, Dualtron, Kaabo, Vsett et Zero. Comptez 40 minutes : une quinzaine pour identifier votre capteur et vérifier que c’est bien lui le fautif, le reste pour le déposer, le remonter et le régler.

Le capteur de frein n’a rien d’hydraulique. C’est un contacteur électrique logé dans le levier, avec son propre fil et son propre connecteur, et son seul travail est de couper le moteur dès que vous serrez. C’est aussi la pièce sur laquelle la commande se rate le plus souvent, parce que les capteurs existent à deux fils et à trois fils, dans trois familles de connecteurs qui ne se marient pas, et dans plusieurs longueurs de câble. Le paradoxe de cette pièce, c’est que la meilleure documentation constructeur du marché, le manuel Magura, reconnaît en note de bas de page que ce contacteur est nécessaire et n’explique nulle part comment le brancher. Un point avant de commencer : si votre levier est mou, spongieux, ou s’il touche le guidon, ce n’est pas le capteur, c’est de l’air ou de l’huile dans le circuit — c’est le tutoriel de purge qu’il vous faut, pas celui-ci.

Coupez la trottinette et dégagez la roue motrice

Éteignez la machine pour de bon, écran noir et pas en veille, et débranchez le chargeur : on n’intervient pas sur une trottinette en charge. Chaque fois que vous débranchez ou rebranchez un connecteur, la batterie doit être débranchée, et vous ne la rebranchez qu’une fois tout rebranché. Si vous venez de rouler, laissez refroidir : le disque et l’étrier restent chauds longtemps après l’arrêt.

Un mot sur la batterie, parce que la règle est simple et qu’elle ne souffre pas d’exception. Même au niveau du levier, débrancher ou rebrancher le connecteur d’un capteur est un geste sur le faisceau : un écran noir ne suffit pas. Ce geste se fait batterie débranchée : machine éteinte, chargeur débranché, puis pack débranché. Si votre batterie ne se débranche pas sans ouvrir le deck, ce geste se fait à l’atelier. C’est un travail d’atelier, pas un travail de guidon, dès que la batterie demande d’ouvrir le plateau.

Une bonne partie du travail se fait ensuite machine allumée, pour voir le feu stop et l’écran réagir : la roue motrice peut donc partir sans prévenir. C’est celle d’où sort le gros câble du moteur. Sur une bi-moteur, comme une Dualtron Thunder ou une Kukirin G2 Master, les deux roues sont motrices : les deux doivent tourner dans le vide. Surélevez le plateau avec une cale, une caisse ou un établi pour que la roue motrice tourne dans le vide, les deux sur une bi-moteur, rien ni personne devant elles. Faites l’essai deck refermé, machine posée au sol ou calée, roue motrice dégagée, sans jamais approcher la main de la roue. Gardez les doigts loin du disque et du garde-boue. Une dernière chose, et elle coûte cher quand on l’oublie : ne serrez jamais un levier hydraulique roue déposée ou plaquettes déposées sans cale entre les pistons. Les pistons avancent, sortent de l’étrier, l’huile part, et vous passez du remplacement d’un capteur à la réfection d’un étrier. Pour ce travail, la roue et les plaquettes restent en place.

Vérifiez que c’est bien le capteur avant de commander

Trois gestes tranchent, et ils évitent de commander pour rien. Premier geste, machine éteinte : le levier revient-il seul, franchement, quand vous le relâchez, et devient-il ferme après un à deux centimètres de course ? S’il traîne ou s’il s’enfonce mou, le problème est hydraulique ou mécanique, pas électrique. Deuxième geste, machine allumée, roue motrice dans le vide : le feu stop s’allume-t-il quand vous serrez, l’accélération se coupe-t-elle ? Si le frein freine mais que rien ne se passe côté électrique, vous tenez votre coupable. Troisième geste, le test qui isole : débranchez un seul capteur à la fois, puis rebranchez la batterie, rallumez et observez, machine calée, sans rouler. Ce geste se fait batterie débranchée : machine éteinte, chargeur débranché, puis pack débranché. Si votre batterie ne se débranche pas sans ouvrir le deck, ce geste se fait à l’atelier. C’est la méthode publiée par un fabricant de kits électriques, et c’est la seule façon de savoir lequel des deux leviers est en cause.

Les symptômes documentés d’un capteur mort ou déréglé sont toujours les mêmes : un moteur qui ne répond plus du tout alors que la batterie est pleine, un moteur qui ne se coupe pas quand on freine, une icône de frein qui reste affichée ou qui clignote. Sur Vsett, un guide d’atelier signale un point d’exclamation rouge à l’afficheur, et les deux plaintes types sont « elle s’allume mais elle n’avance pas » et « le feu stop ne s’allume plus ». Sur les machines qui affichent des codes, le capteur de frein est celui de l’erreur 15, signalée par un bip long suivi de cinq bips courts : voyez notre page consacrée à l’erreur 15, qui donne les tests de diagnostic. Attention cependant : ce code est documenté sur les Xiaomi et les Ninebot, et un contrôleur de Kukirin, de Dualtron ou de Kaabo peut très bien ne rien afficher du tout. L’absence de code n’innocente pas le capteur.

Comptez les fils et identifiez votre connecteur

C’est ici que se joue la commande, et c’est le seul passage à ne pas lire en diagonale. Deux fils, c’est le plus souvent un contact simple : un contact qui s’ouvre et se ferme, coupure du moteur en tout ou rien. Mais certains capteurs à effet Hall n’ont eux aussi que deux fils, comme celui des leviers Zoom décrit plus bas : le nombre de fils ne dit pas, à lui seul, comment se contrôle votre capteur. Trois fils, c’est un capteur alimenté : une alimentation en 5 volts, une masse et un signal. Ne vous fiez pas à la couleur des fils pour les identifier, elle change d’un fabricant à l’autre. Les deux ne sont pas interchangeables : si votre contrôleur n’a pas d’entrée à trois fils, un capteur à trois fils ne servira à rien, et un connecteur qu’on force peut envoyer le plus 5 volts à la masse. Comptez donc les broches, photographiez le connecteur, notez s’il est mâle ou femelle, et achetez le même.

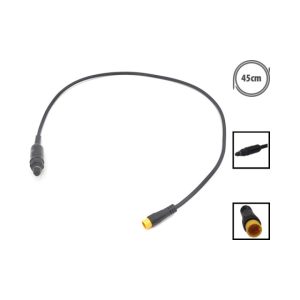

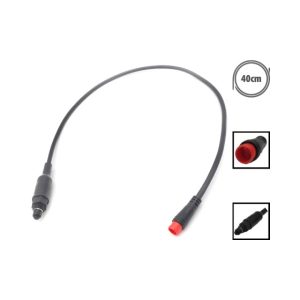

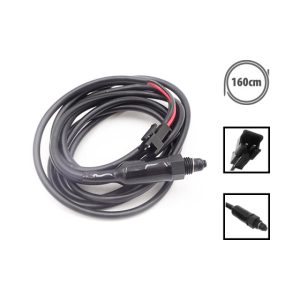

Regardez ensuite la famille de connecteur, parce qu’il y en a trois au catalogue et qu’elles ne se marient pas entre elles : le connecteur étanche rond, le SM, et le JST. Le catalogue Family Trott range d’ailleurs ses capteurs par ce critère : à deux broches, on trouve le Capteur de frein XOD connecteur etanche 2 pins 250mm, le Capteur de frein XOD connecteur etanche 2 pins 400mm, le capteur XOD à connecteur SM, le Capteur de Frein Zoom Connecteur Etanche 2 Pins 210mm et le Contacteur de frein Zoom ; à trois broches, le Capteur de frein XOD connecteur etanche 3 pins 450mm et le Capteur de frein Zoom connecteur etanche 3 pins 210mm. Un dernier piège, plus vicieux : un contact peut être normalement ouvert ou normalement fermé, et les deux logiques coexistent sur le marché. Le capteur à effet Hall des leviers Zoom est donné comme normalement ouvert, c’est-à-dire que le circuit se ferme quand vous tirez le levier. Monter la logique inverse donne une trottinette qui se croit en freinage permanent : elle s’allume et n’avance pas, souvent sans le moindre code d’erreur. Un contacteur simple se vérifie en continuité au multimètre, débranché, au repos et levier serré. Un capteur à effet Hall, lui, ne se contrôle pas en continuité : il se contrôle branché, au témoin de frein de l’écran ou au feu stop, comme au deuxième geste du diagnostic. Si vous ne pouvez pas trancher la logique, restez sur une pièce de la même marque et de la même référence que celle que vous déposez.

Mesurez la longueur de câble dont vous avez besoin

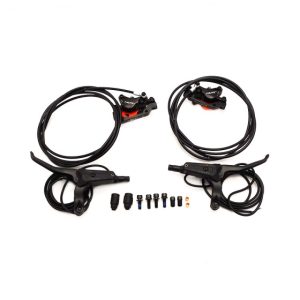

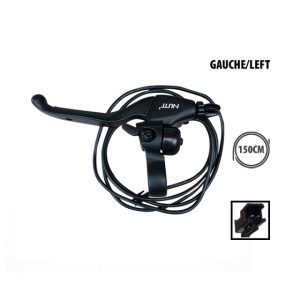

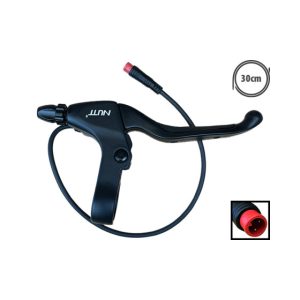

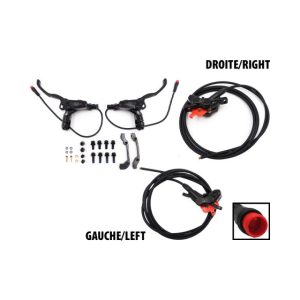

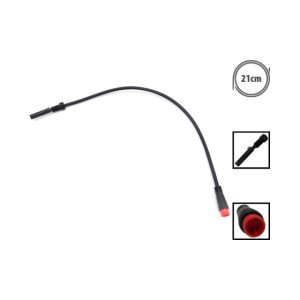

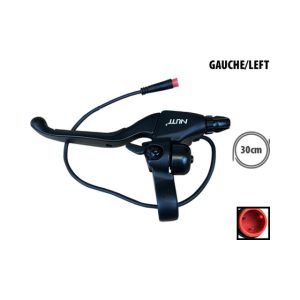

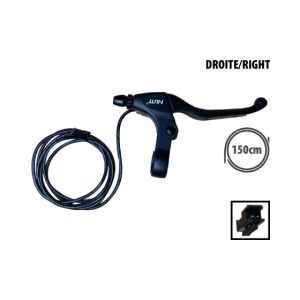

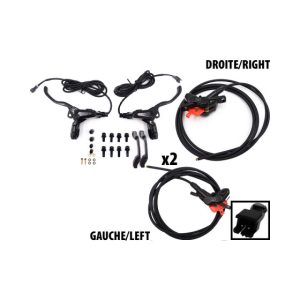

Un capteur se choisit aussi par la longueur de son fil, et c’est le deuxième motif de retour. Le catalogue va de 210 mm pour les capteurs Zoom à connecteur étanche à 450 mm pour le XOD à trois broches, en passant par 250 et 400 mm ; et les kits complets sont livrés avec des longueurs très différentes selon le kit — 180 cm de câble capteur pour le kit Nutt à ligne JST, 26 cm pour le kit FRV à quatre pistons. Autant dire que la longueur d’origine ne se devine pas.

Mesurez donc, du levier jusqu’à l’endroit où votre faisceau attend le connecteur, en suivant le trajet réel : le long du guidon, dans la potence, jusqu’au plateau si c’est là que ça se branche — pas à vol d’oiseau. Ajoutez ensuite la marge du braquage complet des deux côtés et celle du pliage. Un fil trop court se tend au premier braquage et s’arrache au premier pliage ; un fil trop long se love et se fixe, ce n’est pas un problème. Dans le doute, prenez plus long.

Repérez si votre capteur se dévisse ou s’il est noyé dans le levier

C’est la question qui décide de la facture. Sur les leviers Zoom, et sur les TurboBrake, qui prennent le même capteur, le capteur n’est pas noyé dans la cocotte : il est vissé dans le levier, maintenu par un écrou de compression réglable et une vis de blocage, avec un ressort en bout qui le tient en position. C’est ce qui le rend à la fois réglable et remplaçable seul. Cette architecture équipe les Kaabo Wolf et Mantis, les Vsett, les Zero, les Teverun Blade et Fighter et les Langfeite. Le capteur documenté pour ces leviers est un capteur à effet Hall, deux fils, normalement ouvert, avec un connecteur rond à deux broches : du M8 dans la grande majorité des cas, du M6 sur certaines machines. Mesurez-le au pied à coulisse plutôt que de vous fier à l’œil, les deux se ressemblent beaucoup en photo.

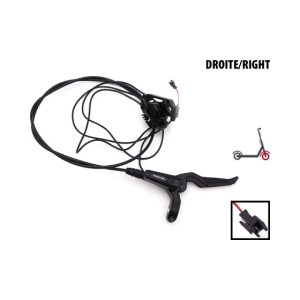

Sur d’autres machines, le capteur est intégré à la poignée et ne se vend pas seul : sur Kukirin G2 Pro et G2 Max, par exemple — qui sont des trottinettes à frein mécanique à câble, pas à levier hydraulique —, c’est un capteur Higo à deux broches solidaire de la poignée, et la consigne du revendeur quand le frein moteur ne s’active pas est d’aller vérifier la connexion de ce capteur avant tout. Là, c’est la poignée entière qu’on remplace. Au catalogue Family Trott, le capteur existe seul pour Nutt avec le Capteur de freins hydrauliques Nutt, pour Zoom, pour XOD, et pour trois Dualtron avec le Capteur de frein hydraulique Dualtron Victor, le Capteur de frein hydraulique Dualtron Spider 2 et le Capteur de frein Dualtron Dt3. Si votre machine n’est dans aucune de ces listes, ouvrez le levier avant de commander : soit vous trouvez une pièce vissée, soit c’est le levier complet, voire le kit, qu’il faudra prendre.

Déposez l’ancien capteur sans tirer sur le câble

Photographiez d’abord le cheminement du fil, ses colliers, son entrée dans la potence et le connecteur branché : c’est ce qui vous sauvera au remontage. Débranchez ensuite en tirant sur le corps du connecteur, jamais sur le fil — un connecteur étanche se déclipse ou se dévisse, il ne s’arrache pas. Ce geste se fait batterie débranchée : machine éteinte, chargeur débranché, puis pack débranché. Si votre batterie ne se débranche pas sans ouvrir le deck, ce geste se fait à l’atelier. Coupez les colliers plastique qui tiennent le fil le long de la durite, en prenant garde de ne pas entailler la durite elle-même : une durite entamée, c’est le circuit à refaire.

Desserrez ensuite la vis de blocage du capteur sur le levier, puis dévissez le capteur. Récupérez l’écrou de compression et le ressort et posez-les sur un chiffon clair posé à plat : ce sont deux pièces minuscules qui ne se rachètent pas séparément. Ne coupez pas le faisceau d’origine et ne sertissez pas un connecteur de fortune pour faire entrer une pièce qui n’est pas la bonne : un capteur prévu pour votre machine se débranche et se rebranche sans pince à sertir.

Montez le capteur neuf et réglez son seuil de déclenchement

Vissez le capteur neuf à la main dans son logement, ressort et écrou de compression en place, sans le bloquer, et branchez son connecteur avant de rebrancher la batterie. Le réglage publié par un atelier tient en quatre gestes : desserrez la vis de blocage ; dévissez le capteur de deux à trois tours, sur les deux leviers et pas sur un seul ; vérifiez que le feu stop s’allume quand vous serrez ; resserrez la vis de blocage. Cette histoire de deux leviers n’est pas un détail : ce qui se règle par paire se règle par paire. Un seul capteur repris, et vos deux freins ne coupent plus le moteur au même moment. L’écrou de compression sert au réglage fin : si le capteur est trop sensible et que la machine se croit en freinage au repos, déverrouillez et reprenez le réglage jusqu’au bon seuil.

Le bon seuil, justement, a une définition précise, et c’est le point que presque personne n’écrit : le contact électrique doit se faire avant que les plaquettes ne touchent le disque. C’est ce qui laisse au frein moteur le temps d’agir et ce qui économise vos plaquettes. Un capteur réglé trop tard freine mécaniquement d’abord et coupe le moteur ensuite : vous freinez contre votre moteur à chaque arrêt. Deux précautions pour finir. Éloignez le capteur et son fil de l’accélérateur : le vendeur de ces capteurs prévient qu’un capteur posé trop près de l’accélérateur déclenche le contacteur de frein sans qu’on ait touché au levier. Une coupure fantôme de ce genre se met facilement sur le dos de l’accélérateur alors qu’elle vient du frein — c’est une piste à garder en tête, pas une certitude. Et si votre levier travaille non pas avec un capteur vissé mais avec un aimant collé, la règle est inverse de ce que l’intuition suggère : le capteur se colle sur la partie fixe, l’aimant sur la partie mobile, les deux zones dégraissées à l’alcool, et l’écart entre l’aimant et le capteur doit rester entre 2 et 3 mm au repos — au-delà, vous récoltez des coupures intempestives.

Refixez le fil le long de la durite et vérifiez le débattement

Refaites exactement le cheminement d’origine et attachez le fil à la durite avec des colliers, sans jamais le tendre. Puis contrôlez le débattement en vrai : braquez à fond d’un côté, puis de l’autre, pliez et dépliez la potence. À aucun moment le fil ne doit être tendu, pincé, ni tirer sur son connecteur. C’est sur les trottinettes pliantes que ça casse, parce que tout passe par la colonne et que tout s’y écrase au pliage. Et ne pincez rien d’autre au passage : le câble moteur et le reste du faisceau empruntent le même chemin sur beaucoup de machines. Un fil écrasé dans la charnière ne lâche pas le jour même, il lâche des mois plus tard, en coupures intermittentes que personne ne sait diagnostiquer.

Gardez enfin le fil loin du disque. Le seul chiffre publié par un constructeur sur ce point concerne la durite : elle doit rester à au moins 20 mm du disque dans toutes les positions, direction braquée et suspension comprimée. Appliquez au fil du capteur la même marge — un fil qui vient toucher un disque est tranché en un freinage, et vous perdez la coupure moteur sans prévenir.

Contrôlez que le moteur coupe bien au freinage

Machine rallumée, faites ce contrôle comme au diagnostic. Faites l’essai deck refermé, machine posée au sol ou calée, roue motrice dégagée, sans jamais approcher la main de la roue. Sur une bi-moteur, les deux roues sont dégagées. Serrez chaque levier l’un après l’autre : le feu stop doit s’allumer, le symbole de frein apparaître à l’écran si votre afficheur en a un, l’accélération se couper. Relâchez : tout doit s’éteindre et la roue repartir librement. Si le symbole de frein reste affiché au repos, le capteur est trop vissé ou mal réglé — reprenez le réglage, ne roulez pas. Si le code d’erreur revient alors que le capteur neuf est branché et réglé, ce n’est plus le capteur : c’est le faisceau ou le contrôleur.

• Le feu stop s’allume au tout début de la course du levier, avant que ça freine vraiment.
• Les deux leviers coupent le moteur, pas un seul.
• Au repos, aucune icône de frein ne reste allumée et la roue tourne librement, sans frottement.
• Le fil n’est ni tendu ni pincé, braquage à fond des deux côtés et machine pliée — et aucun autre câble ne l’est non plus dans la charnière.
• Le connecteur est enfoncé à fond, son joint ou son capuchon d’étanchéité en place : s’il faut le reprendre, c’est batterie débranchée, comme au branchement.

Machine éteinte, faites ensuite l’essai à l’arrêt : serrez chaque levier, il doit revenir seul et rester ferme comme au premier geste du diagnostic, puis poussez la trottinette à la main levier serré, la roue doit rester bloquée. Faites un essai de freinage à faible vitesse, sur un espace dégagé. Freinez plusieurs fois avant de reprendre la route. Et une mise en garde qui vaut pour tout le monde, y compris pour faire taire un défaut. Débrancher un capteur de frein n’est jamais une sécurité : la coupure moteur et le feu stop ne fonctionnent plus, l’accélérateur, lui, reste actif. Ne roulez jamais capteur débranché. Sans lui, vous freinez contre le moteur, les plaquettes chauffent, la distance d’arrêt s’allonge, et le jour où il faut vraiment s’arrêter, ça ne s’arrête pas. Pendant vos recherches, les moteurs de recherche vous proposeront aussi des montages de débridage sur ces mêmes machines : le débridage est illégal sur la route en France, et il n’a jamais réglé un problème de frein.

Passez la main à l’atelier dans cinq cas : le connecteur de la pièce neuve ne correspond pas au vôtre et vous seriez tenté de couper le faisceau ; le fil est sectionné à l’intérieur de la potence et il faut ouvrir le guidon ; le défaut revient avec un capteur neuf branché et bien réglé, ce qui met en cause le faisceau ou le contrôleur ; le capteur n’est pas vendu séparément pour votre levier et il faut trancher entre la poignée complète et le kit ; ou le levier est mou en plus d’être muet : c’est alors le signe d’un circuit qui a pris de l’air, à purger, et non d’un capteur. L’atelier Family Trott, 24 rue de la Marne à Châlons-en-Champagne, diagnostique et répare sur place, du lundi au samedi de 11 h 30 à 18 h, au 07 67 61 52 49 ; comptez 24 à 48 h pour un remplacement de capteur de frein, 3 à 7 jours ouvrés si le faisceau ou le contrôleur sont en cause, plus le délai de livraison de la pièce si elle est à commander. Les pièces, elles, ne partent pas de Châlons : commande en semaine avant 13 h, livraison le lendemain (hors jours fériés).
