Erreur 14 : changer l’accélérateur d’une Xiaomi M365, Pro et 1S

Cette page s’adresse à quelqu’un dont la Xiaomi s’allume normalement, affiche une batterie chargée, et n’avance plus quand il presse la gâchette — ou avance par à-coups, coupe quand on tourne le guidon, ou refuse de partir en signalant l’erreur 14 : un bip long suivi de quatre bips courts. Elle couvre les M365, M365 Pro, Pro 2, 1S, Essential et la Mi3 (Scooter 3), qui partagent la même architecture. Comptez 40 minutes pour la dépose et la repose, plus le temps du diagnostic, qui est la partie la plus rentable du travail.

Coupez la trottinette et relevez son modèle exact

Le point qui commande tout le reste : sur ces modèles, la gâchette est bien sur le guidon, mais son câble passe à l’intérieur du tube de guidon et vient se brancher sous la carte du tableau de bord. Une fois la batterie débranchée, le travail commence donc par décoller l’écran, pas par dévisser la gâchette. C’est l’étape que la plupart des gens ratent, et c’est là qu’on casse quelque chose en forçant.

Éteignez par le bouton Power et débranchez le chargeur. La carte du tableau de bord et ses nappes peuvent rester alimentées tant que le pack est branché, même machine éteinte. Ces gestes se font batterie débranchée : machine éteinte, chargeur débranché, puis pack débranché. Sur ces modèles, le pack est dans le deck : la première chose à faire est donc d’ouvrir le deck et d’en débrancher la nappe principale du pack, avant tout autre geste, bijoux retirés et aucun outil métallique près des cosses, comme dans notre tutoriel sur l’ouverture du deck ; la nappe du pack débranchée, la batterie est débranchée. Si vous ne savez pas le faire, ce changement se fait à l’atelier. Le seul moment où la machine sera de nouveau allumée, c’est l’essai final, tout refermé.

Un deuxième avertissement avant de toucher quoi que ce soit. Une inversion de branchement au remontage, ou deux fils qui se touchent, peut lancer le moteur à pleine puissance sans que vous ayez rien demandé. Et si votre trottinette accélère déjà toute seule aujourd’hui, arrêtez de rouler : cette panne-là se diagnostique à l’arrêt, pas sur le trajet du travail.

Relevez enfin le modèle exact inscrit sur la machine, pas celui de la facture ni celui de l’annonce de revente : M365, M365 Pro, Pro 2, 1S, Essential et Mi3 ne prennent pas forcément la même référence d’accélérateur. Notez aussi ce que la trottinette vous dit. Sur cette famille, l’erreur 14 se signale par un bip long puis quatre bips courts, et elle désigne le circuit d’accélération. Retenez tout de suite qu’un code identifie une zone du système, jamais une pièce morte : il vous dit où chercher, pas quoi acheter.

Éliminez d’abord les pannes qui imitent un accélérateur mort

La première erreur du métier est de remplacer une gâchette qui n’avait rien. Le suspect numéro un, c’est le frein : dès que le contrôleur voit un signal de frein, il coupe l’accélération sur-le-champ. Écran normal, batterie pleine, et rien qui bouge. Actionnez puis relâchez chaque levier l’un après l’autre, plusieurs fois, et écoutez si le moteur se libère. Un levier tordu après une chute, un capteur déréglé ou un support fêlé produisent exactement le symptôme d’un accélérateur mort.

Passez ensuite les trois autres pièges, dans cet ordre :

• Le faisceau pincé dans la potence. Si la commande répond guidon droit et coupe quand vous tournez, le câble est pincé ou sectionné dans la colonne. Cherchez la coupure en braquant doucement à gauche puis à droite, trottinette éteinte d’abord, puis allumée à l’arrêt. Jamais à fond, jamais moteur en charge.
• La batterie qui s’écroule en charge. Elle coupe uniquement quand vous demandez du courant, et affiche une tension correcte au repos. Elle se contrôle sous charge, pas à l’arrêt, et pas en piquant les fils de puissance : c’est un contrôle d’atelier.
• Le démarrage par poussée. Si la machine ne part pas quand vous accélérez à l’arrêt, ce n’est pas une panne : sur ces modèles le moteur n’engage qu’une fois lancé, autour de 3 à 5 km/h. Poussez au pied avant d’accélérer.

Faites aussi le test à la main, qui ne coûte rien et ne demande aucun outil. Posez le doigt sur le levier sans appuyer, puis pressez très lentement sur toute la course. Une gâchette en bon état résiste de façon égale du début à la fin et claque franchement en butée quand vous lâchez. Une gâchette fatiguée accroche à un endroit, grince faiblement, ou remonte sans conviction et s’arrête en chemin. Si le levier ne revient pas seul, vérifiez avant tout que la poignée de guidon n’est pas trop rapprochée et ne frotte pas : tirez-la un peu vers l’extérieur, c’est parfois toute la panne.

Dernier indice de terrain : quand la panne apparaît un à trois jours après une sortie sous la pluie ou un lavage, commencez par chercher de l’humidité dans les connecteurs avant de soupçonner le capteur. Le décalage explique pourquoi personne ne fait le lien. Et si la machine accélère toute seule, sachez qu’un firmware modifié figure parmi les causes citées : en France, rouler débridé sur la voie publique est interdit, et une machine débridée n’est pas une machine qu’on répare pour la rendre à la route.

Décollez l’écran et dégagez la carte sans rien débrancher

Glissez une mini-spatule métal entre le châssis et l’écran, et faites-la progresser tout autour du contour, par petits passages successifs. On décolle, on ne soulève pas : un point d’appui unique fend le plastique. Sur certaines versions, le cache collé qui encadre le bouton d’allumage doit partir en premier. Si la place vous manque, rien n’empêche d’ôter aussi le phare avant, qui ne tient que par deux vis, l’une au-dessus et l’autre au-dessous : l’étape reste facultative, mais elle vous épargne de tirer sur les nappes pour grappiller deux centimètres.

Le tableau de bord est ensuite retenu par trois vis cruciformes. Regardez l’empreinte avant d’engager un tournevis : les générations ne se ferment pas toutes de la même façon, et une empreinte arrondie coûte plus cher que la pièce que vous changez. Une fois les vis sorties, dégagez la carte doucement, en faisant levier sur le bord du boîtier et jamais sur les composants, sans tirer sur les câbles : elle est encore branchée par en dessous, et elle resterait alimentée si le pack était branché, même machine éteinte : c’est pour cela qu’il est débranché avant cette étape.

Arrêtez-vous là le temps de photographier les nappes en place, avant de couper le collier ou de débrancher quoi que ce soit.

Sachez lire le test au multimètre, et où il se fait

Sur ces modèles, la mesure sur la machine se prend sur la carte du tableau de bord, accélérateur branché, pack rebranché et machine allumée, carte sortie et nappes à nu : c’est un contrôle d’atelier, pas un geste à faire chez soi. À l’atelier, on doit lire 4,3 à 5 V entre le fil d’alimentation et la masse : sans cette tension, le problème est en amont, du côté du contrôleur ou du circuit d’alimentation, et changer la gâchette ne servira à rien. Chez vous, le multimètre sert au test hors machine de la gâchette déposée, avec les mêmes valeurs de signal.

Sur le fil de signal, la tension doit monter progressivement quand vous pressez, sans saut ni point mort, en balayant environ 0,8 à 4,3 V. Une pièce saine peut descendre jusqu’à 0,5 V et monter jusqu’à 5 V, et c’est normal : le contrôleur, lui, n’exploite que la plage 1 à 4 V. Ce qui condamne réellement la gâchette, c’est 0 V sur le signal, ou une tension supérieure à 1 V au repos qui fait effectivement tourner le moteur. Une valeur hors de la plage 1-4 V, à elle seule, ne prouve aucun défaut.

• Le rouge est l’alimentation, le noir la masse, le signal est en général blanc, vert ou bleu. Piège connu : sur une commande à fils rouge, bleu et vert, c’est le bleu qui est la masse. Identifiez chaque fil avant de mesurer, ne vous fiez jamais à la couleur seule.
• Sur une batterie lithium, chaque point de mesure se choisit d’avance, et la pointe de touche ne doit jamais relier deux broches.
• En test hors machine, alimentez en 4,5 à 5 V et ne dépassez jamais 5 V : au-dessus, vous détruisez le capteur. N’inversez pas la polarité, elle le détruit aussi.
• Ordre de dépense, du moins cher au plus cher : accélérateur, puis faisceau, puis contrôleur, puis moteur. Ne remontez jamais cette liste à l’envers.

Le test hors machine se fait sur la gâchette déposée, aux étapes suivantes : on ne l’alimente jamais pendant qu’elle est branchée sur la trottinette.

Commandez la référence de votre modèle, pas celle qui ressemble

Sur cette famille, la prise ne suffit pas à choisir. La gâchette de M365 et celle de Ninebot ES sortent sur le même connecteur 3 broches mâle, alors que leurs câbles ne font pas la même longueur : 17 cm d’un côté, 10 cm de l’autre. La pièce entre dans la prise et n’est pourtant pas la bonne — c’est le genre d’erreur qui se paye en retour.

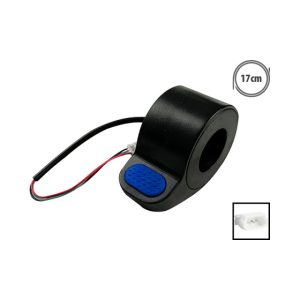

Prenez donc la référence qui nomme votre modèle : Gachette Accélérateur Xiaomi M365, Gachette Accélérateur Xiaomi M365 Pro ou Gachette Accélérateur Xiaomi Mi3. Si vous roulez en Pro 2, 1S ou Essential, aucune référence du catalogue ne porte le nom de votre machine : photographiez la prise, comptez les broches, mesurez la longueur de câble entre la sortie de guidon et la carte, et appelez l’atelier avec ces trois éléments avant de valider plutôt que de commander au jugé.

Profitez-en pour regarder l’état du cache plastique de l’écran, que vous venez de décoller à la spatule : s’il est fendu, ajoutez le Cache plastique Display Xiaomi M365 ou le Cache plastique display Xiaomi M365 Pro à la commande plutôt que de refaire l’opération une semaine plus tard. Commande en semaine avant 13 h, livraison le lendemain (hors jours fériés).

Coupez le collier et débranchez les nappes dans l’ordre

Batterie débranchée comme indiqué plus haut, coupez le collier qui maintient les connectiques dans leur support silicone — il faudra en remettre un neuf au remontage. Photographiez ensuite chaque prise avant de la débrancher, et débranchez-les une par une, en tirant sur les corps des connecteurs en sens opposé, jamais sur les fils. L’ordre documenté est le suivant :

• d’abord la nappe rouge / bleu / noir ;
• puis la nappe rouge / vert / noir ;
• puis la nappe du phare avant, jaune / blanc ;
• enfin la nappe principale, qui libère complètement la carte.

Les deux premières nappes correspondent au levier de frein et à l’accélérateur. Ne vous fiez pas à la couleur pour savoir laquelle est laquelle : collez une étiquette sur chacune au moment où vous la débranchez, et gardez vos photos. Un relevé de développeur indique d’ailleurs que les prises de l’accélérateur, du frein et du phare ne portent pas la même référence de connecteur côté carte, malgré leur ressemblance — donc une prise qui rentre n’est pas la preuve qu’elle est à sa place.

Libérez l’accélérateur du guidon

Faites d’abord glisser hors de la poignée le support plastique dans lequel l’accélérateur est logé. Dessous, une vis unique à six pans creux bloque l’accélérateur sur le guidon : sur la M365, elle se manœuvre à la clé Allen de 3. Desserrez-la sans la sortir complètement, vous éviterez de la chercher par terre.

Faites ensuite coulisser l’accélérateur vers l’extrémité du guidon en surveillant les fils, qui suivent le mouvement. S’il bute, c’est la poignée de guidon qui gêne : décalez-la, ne forcez pas sur le boîtier plastique. Pour le remontage, une règle. Remettez la bride de l’accélérateur exactement dans sa position d’origine, puis serrez-la au couple indiqué par la notice ; sans valeur publiée, ne roulez pas avant un contrôle du serrage à l’atelier. Aucune documentation publique ne donne de couple pour cette vis. Après quelques sorties, vérifiez que l’accélérateur n’a pas bougé.

Sortez l’ancien câble du guidon et passez le neuf

Sortez la protection souple des fils de son logement, puis faites glisser les connecteurs hors du tube de guidon. L’accélérateur est alors entièrement déposé. Notez le trajet exact du câble avant qu’il ne disparaisse : c’est ce trajet-là qu’il faudra refaire.

Si le passage est étroit, ne poussez pas le câble neuf à l’aveugle. Scotchez-le bout à bout à l’ancien avec du ruban de masquage, puis tirez l’ancien : il vous sert de fil de tirage et amène le neuf par le bon chemin. Faites passer le câble sans tension et sans point dur — un câble pincé dans le guidon ou dans la potence redonne dans six mois exactement la panne que vous êtes en train de réparer.

Remontez la gâchette et refermez le tableau de bord

Toujours batterie débranchée comme indiqué plus haut, remettez l’accélérateur dans sa position d’origine ; une fois sa vis serrée comme indiqué plus haut, reposez la protection souple des fils dans son logement et le caoutchouc étanche dans le guidon. Ce caoutchouc est la pièce que tout le monde oublie de reposer : sans lui, l’eau entre directement dans le tube et vous revenez pour une panne d’humidité quelques semaines plus tard. Rebranchez ensuite les nappes dans l’ordre inverse du démontage, en vous servant de vos photos et de vos étiquettes, chaque prise dans son détrompeur, jusqu’au clic. Une prise qui résiste ne se force pas : soit elle est mal présentée, soit ce n’est pas la bonne. Remettez enfin un collier neuf sur les connectiques, dans leur support silicone, serré pour tenir mais sans écraser le faisceau.

Rangez le faisceau dans son logement avant de reposer la carte, et vérifiez qu’aucun fil ne passe sur un bord de plastique ni sous une vis. Reposez la carte à plat, remettez les trois vis en les serrant progressivement, sans forcer : elles mordent dans du plastique. Présentez ensuite l’écran bien dans son contour et appuyez régulièrement sur tout le pourtour, puis repassez le doigt dessus : un bord qui ne redescend pas signale presque toujours un fil coincé en dessous. Dans ce cas, on rouvre, on ne tape pas.

Essayez roue motrice levée avant de rouler

Rebranchez la nappe principale du pack en dernier, puis refermez le deck. Faites l’essai deck refermé, machine posée au sol ou calée, roue motrice dégagée, sans jamais approcher la main de la roue. La roue motrice est celle d’où sort le câble moteur : repérez-la avant de commencer. Personne devant, personne à côté, rien qui traîne près de la roue. Gardez le doigt près du bouton Power, prêt à éteindre, et allumez. La trottinette doit démarrer sans bip d’erreur : si l’erreur 14 revient telle quelle, éteignez, puis rouvrez batterie débranchée comme indiqué plus haut : une nappe est mal engagée.

Sur ces modèles, le moteur n’engage qu’une fois la machine lancée, autour de 3 à 5 km/h : roue en l’air et immobile, la gâchette ne fait rien, et ce n’est pas une panne. Ne lancez pas la roue à la main pour forcer l’essai : roue levée, vérifiez seulement que rien ne tourne seul et qu’aucun bip d’erreur ne revient. Une fois la bride serrée comme indiqué plus haut, les contrôles de la gâchette se font au sol, au pas, sur un espace dégagé, casque sur la tête : poussez au pied, pressez la gâchette très progressivement, la machine doit accélérer de façon régulière, sans à-coup, et cesser de tirer dès que vous relâchez. Tirez chaque levier de frein en roulant au pas : l’accélération doit être coupée immédiatement et la machine freiner. Braquez enfin le guidon doucement à gauche puis à droite : si la commande coupe ou saute, votre câble est pincé, et il faut rouvrir, batterie débranchée comme indiqué plus haut, plutôt que rouler.

Appelez l’atelier plutôt que d’insister dans deux cas. Le premier : l’erreur 14 persiste avec une gâchette neuve correctement branchée, ou le test hors machine montre que l’ancienne gâchette était saine — le défaut est alors dans le faisceau, la carte ou le contrôleur, et ce n’est plus du remplacement de pièce. Le second : la machine accélère seule, même une fraction de seconde, à un moment quelconque de l’essai. Dans ce cas, on ne roule pas. Family Trott répare au 24 rue de la Marne, 51000 Châlons-en-Champagne, du lundi au samedi de 11 h 30 à 18 h, au 07 67 61 52 49 ; un diagnostic électrique de ce type est une réparation complexe : comptez 3 à 7 jours ouvrés, contre 24 à 48 h pour un simple changement d’accélérateur.
