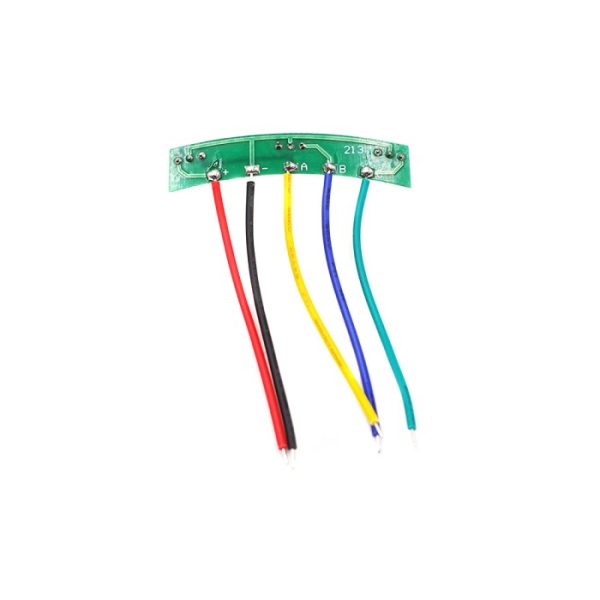

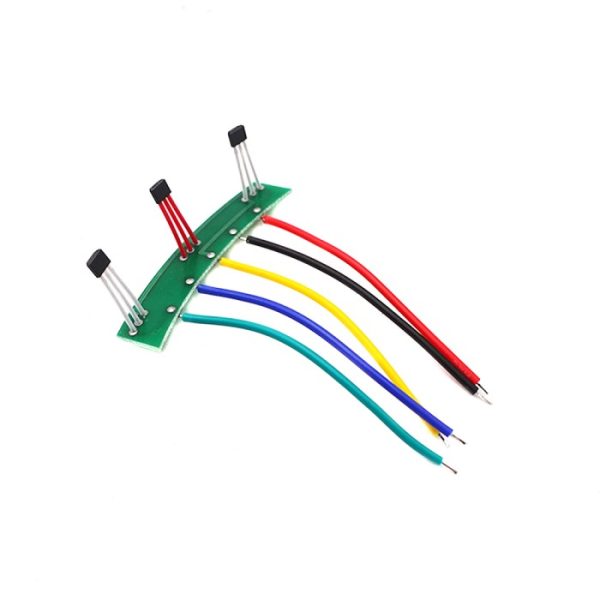

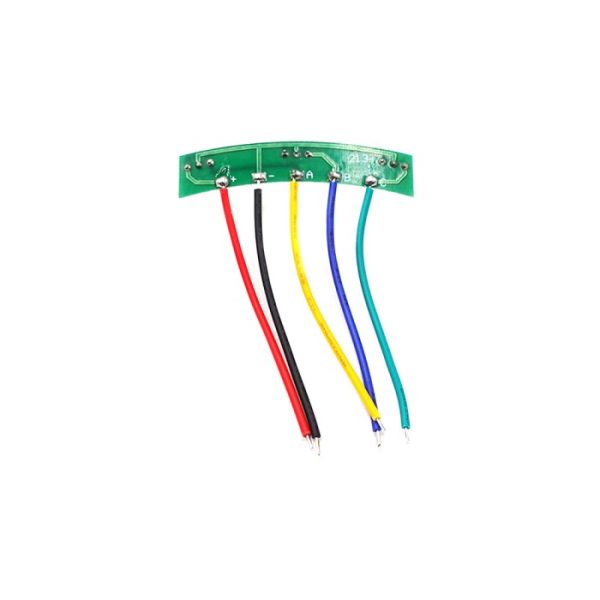

Cette pièce réunit sur une petite carte trois capteurs à effet Hall de référence 3144-3143, reliés par cinq fils. Dans un moteur sans balais, ce sont les capteurs Hall qui renseignent le contrôleur sur l’emplacement du rotor, et c’est grâce à eux qu’il alimente les bobines dans le bon ordre ; un moteur ainsi équipé en compte généralement trois.

Les 3143 et 3144 sont des capteurs unipolaires : ils réagissent à un seul pôle magnétique. Selon la fiche technique de cette famille, les deux modèles ne diffèrent que par leurs seuils de déclenchement. D’autres références, comme le 41F, sont bipolaires à verrouillage et se comportent autrement : remplacez toujours par la même référence.

Avant de commander, lisez le marquage gravé sur les capteurs en place et comparez la carte et ses fils. À-coups, démarrage difficile ou code d’erreur Hall peuvent venir d’un capteur, mais aussi du câblage ou du contrôleur. La pose demande d’ouvrir le moteur et de souder : l’atelier de Châlons-en-Champagne peut la réaliser sur devis.
